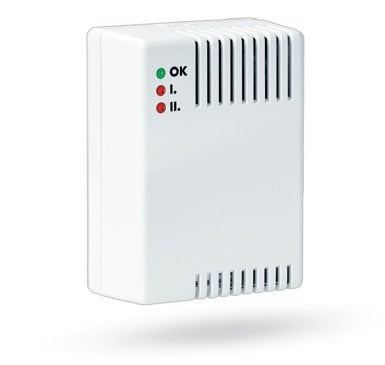

Serviceinstruktioner för JA-180G
Gasläcksökare
JA-180G-detektorn säkerställer snabb upptäckt av läckage av brandfarliga gaser (naturgas, lättgas, propan, butan) och brännbara ångor. Detektorn drivs direkt från elnätet och signalerar gasläckage optiskt, akustiskt och sänder även information via Jablotrons radioprotokoll.Installation
Detektorn är avsedd för installation i områden utan betydande fara - t.ex. bostäder, lätta industriområden eller panncentraler.
Vi rekommenderar att installationen utförs i enlighet med EN 50244 och av en person med erforderlig elteknisk kompetens!
Öppna detektorns skärm genom att trycka på snäppklämman på sidan och fäst den bakre delen av höljet med elektronikpanelen med skruvar på vald plats. Installera detektorn för gaser lättare än luft (naturgas) nära platsen, ovanför eventuellt gasläckage, på väggen, max 15 cm under taket eller direkt på taket. Installera detektorn för gaser som är tyngre än luft (propan) nära golvet eller på den lägsta platsen i rummet/lokalen. Placera alltid detektorn så att ingångs- och utgångsöppningarna i detektorns skärm är i den förmodade luftflödesriktningen.
Installera aldrig detektorn i närheten av hinder som försvårar den naturliga luftcirkulationen, på platser där det råder syrebrist och på platser där detektorns funktion kan påverkas av olika lukter (dofter) eller av ångkondens (t.ex. i närheten av en spis). Ett starkt luftflöde i närheten av detektorn kan också påverka detekteringen negativt.
Anslut matningsledarna, ställ in de interna brytarna, stäng detektorns skärm, slå på centralenhetens (mottagarens) inlärningsläge och slå slutligen på detektorns strömförsörjning.
Plintar för strömförsörjningen
Strömförsörjningen från elnätet ansluts till plintarna märkta 230V AC. Anslutningen sker via en fast matningskabel. Innan du slår på strömförsörjningen ska du kontrollera anslutningen och stänga detektorns skärm. Öppna aldrig detektorn med strömförsörjningen påslagen.
Reläplintar
Utgångsreläets brytkontakter är kopplade till plintarna på följande sätt:
C gemensam kontakt
NO NO-kontakt
NC normalt sluten kontakt
Reläets utgång kan användas för automatisk blockering av gastillförseln via en elektrisk ventil, för extern signalering av fara och liknande.
OBSERVERA: Reläets nätutgång ger inte något säkerhetsavbrott!
Interna omkopplare
Det finns två inställningsbrytare inuti detektorn:
nej OFF ON
1 reläomkopplare vid uppnådd 1:a gradens gaskoncentration reläomkopplare vid uppnådd 2:a gradens gaskoncentration
2 signalering av gasläckage upphör efter gasavgång genom ventilation signalering av gasläckage förblir på tills detektorns strömförsörjning stängs av (minne)
Funktion
När strömförsörjningen har slagits på skickar detektorn en inlärningssignal till centralenheten (mottagaren) och den gröna signallampan börjar blinka (i ca 90 sek - detektorn stabiliseras). Därefter hörs en kort ljudsignal och den gröna lampan lyser kontinuerligt, vilket innebär att sensorn är klar att användas.
När koncentrationen av den läckande gasen når värdet för 1:a gradens känslighet, hörs korta ljudsignaler och den röda lampan I. tänds.
Om gaskoncentrationen överstiger 2:a gradens känslighet hörs långa ljudsignaler och den röda lampan II. tänds.
Vid vilken gaskoncentration som reläet reagerar bestäms av den interna omkopplaren nr 1.
Larmsignalen (brandtyp) skickas av detektorn vid tidpunkten för reläaktivering (dvs. sändningen påverkas av inställningen av internbrytare nr 1).
JA-180G-detektorn kontrollerar inte anslutningen till centralenheten (mottagaren), dvs. systemet rapporterar inte förlust av detektorn vid strömavbrott i detektorn.
FÖRSIKTIGHET - om ett gasläckage indikeras ska du förhindra att brand (antändning) uppstår i detta rum (använd inte elektriska strömbrytare, ventilera ordentligt, stoppa gasläckaget, ring brandkåren eller gasleverantören vid behov).
Underhåll och informativ funktionskontroll
Håll apparaten ren och kontrollera ibland om lockets galler är genomträngligt, rengör det vid behov genom att försiktigt blåsa bort dammet.
Detektorns respons kan testas med hjälp av en cigarettändare (utan låga). Expertkalibrering av detektorn görs av tillverkaren, den rekommenderas extremt 1 år efter idrifttagning.
Tekniska parametrar
Strömförsörjning från elnätet 230V(+10 till -15%) / 50Hz, ca 2W, besch. klass II
Högljutt larm 94 dB / 0,3 m
Reläutgång valfri reaktion på 1:a eller 2:a graden
Belastningskapacitet reläbrytarkontakt max.230 V / 5 A
Drifttemperatur -10 °C till +40 °C
Relativ luftfuktighet 25 till 75
Uppvärmningstid efter påslagning ca 90 s
Svarstid upp till 10 s
Detektionsmetod katalytisk oxidation
Skydd IP 30 ( EN 60 529 )
Kommunikationsband 868.1MHz, protokoll Jablotron
Kommunikationsräckvidd ca 200m vid direkt sikt
Mått, vikt 101 x 74 x 39, 210 g
Konstruerad för drift vid normalt atmosfärstryck, dvs. 86 till 106 kPa
Uppfyller EN 61779-1, EN 61779-4, EN 50130-4, EN 55022, ETSI EN 300220, 60950-1
Avsedd för miljöer utan betydande risk BE 1 (2000-3)
Känslighet:
Anmärkning: O.E.G. = nedre explosivitetsgräns, kalibrerad med isobutan
Produkten är konstruerad och tillverkad i enlighet med de bestämmelser som ska tillämpas på den: Regeringsdekret nr 426/2000 Sb. om den används på avsett sätt.
Anmärkning: Även om denna produkt inte innehåller skadliga material får den inte kastas i hushållsavfallet utan ska lämnas till en insamlingsplats för elektroniskt avfall.
