Serviceinstruktioner för JA-114E
Trådbunden kodkontrollpanel med RFID och LCD-display
Kontrollpanelen är en del av JABLOTRON JA-100 larmsystem. Tack vare det enkla systemet är det möjligt att sätta ihop en konfiguration som är anpassad till installationens storlek och användarens krav. Produkten ska installeras av en utbildad tekniker med ett giltigt Jablotron-certifikat.

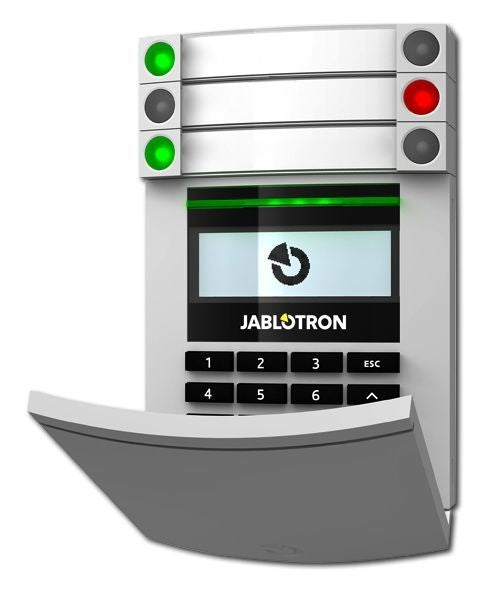

Kontrollpanelen innehåller en display, RFID-läsare och det första kontrollsegmentet (1). Denna konfiguration kan utökas med önskat antal JA-192E-segment (upp till max. 20 per konfiguration). Panelens gångjärnsförsedda lock (6) kan vid behov tas bort för att ge permanent åtkomst. Panelen fungerar också som en läsare av kontaktlösa passerkort/taggar (RFID).
Illustration: 1 - kontrollsegment; 2 - segmentnycklar; 3 - modulens kontrollpanel; 4 - upplyst aktiveringsnyckel; 5 - terminaler för öppning; 6 - skruvar på locket;
Illustration: 7 - kontakt för ljudmodul; 8 - kontakt för kontrollsegment; 9 - serienummer; 10 - bussanslutningsterminal; 11 - anslutningsterminal för genomgående anslutning av ljudmodul till centralenhet, 12 - sabotagekontakt;
Installation
1. Tryck successivt på de fyra klämmorna på sidorna (se fig. 1) och lossa kontrollpanelen från den bakre plastpanelen.
2. När du installerar nästa kontrollsegment, ta först bort tätningslocket längst upp på det första segmentet.
3. Ta bort de genomskinliga skydden från segmenten (genom att dra kraftigt på båda sidor vid segmentnycklarna).
4. Anslut alltid segmentets guidekablar till det föregående segmentets kontaktdon och snäpp ihop dem (det är bäst att alltid rotera guidekablarna genom att vrida segmentet 360° - på så sätt fastnar inte kablarna mellan plastdelarna av misstag). Installera alla önskade styrsegment på samma sätt. Sätt slutligen tillbaka (klicka i) tätningslocket.
5. Dra kabeln genom plastbaksidan och skruva fast baksidan med segmenten i valt läge. Vid användning av flera manöversegment ska segmenten även fästas mot väggen (välj antal skruvar efter behov).
6. Anslut busskabeln till anslutningsterminalen (11).
Innan du ansluter BUS måste systemet kopplas bort från strömförsörjningen.
7. Anslut strömförsörjningen för segmenten till den interna kontakten på kontrollpanelen (8).
8. Snäpp fast kontrollpanelen i konfigurationen.
9. Fortsätt att följa bruksanvisningen för installation av kontrollpanelen. Grundläggande steg:
a. Efter inkoppling blinkar den gula signallampan eftersom manöverpanelen inte är kopplad till systemet.
b. I F-Link-programmet på kringutrustningskartan väljer du önskad position och startar inlärningsläget med Read-knappen.
c. Tryck på den upplysta aktiveringsknappen (4), vilket gör att manöverpanelen lär sig och den gula lampan slocknar.
10. När monteringen är klar, sätt in beskrivningsetiketter i segmentluckorna och stäng luckorna. Beskrivningsetiketterna skrivs ut som en del av F-Link-programmet (Kringutrustningskort, vid manöverpanelens position - Intern inställning).
Illustration: sätt in beskrivningsetikett i styrsegmentet.
Inställning av egenskaper
Detta görs av F-Link-programmet - kort Kringutrustning. På manöverpanelens position Använd intern inställning. Den aktuella konfigurationen visas, med möjlighet att ställa in dess egenskaper. Enskilda segment kan tilldelas önskade funktioner (driftsektioner, signalering av sektionernas tillstånd, larmutlösning, PG-utgång för drift, PG-utgång för signalering av tillstånd etc.) Mer information finns i F-Link-programmet.
Ändra konfiguration
Om segmentens konfiguration behöver ändras drar du isär dem vid skarvplatsen, på sidorna (på sidan av tangenterna).
Tekniska parametrar
Strömförsörjning från central styrbuss (9...15 V)
Strömförbrukning i standby (tomgång) 15 mA
Strömförbrukning för kabelval 50 mA
Varje tillagt styrsegment 0,5mA
RFID-frekvens 125 kHz
Driftstemperaturområde -10 till +40 °C
Miljö enligt CSN EN 50131-1 II. inomhus, allmänt
Klassificering klass 2
i enlighet med CSN EN 50131-1, CSN EN 50131-3,
Överensstämmer dessutom med CSN ETSI EN 300330, CSN EN 50130-4,
CSN EN 55022, EN 60950-1
Villkor för drift CTÚ nr VO-R/10/09.2010-11
Produkten har utformats och tillverkats i enlighet med de bestämmelser som ska tillämpas på den: Regeringsdekret nr 426/2000 Sb. i texten till senare utfärdade förordningar, om den används i enlighet med dess avsedda användning.
Anmärkning: Även om denna produkt inte innehåller skadliga material ska den inte kastas i hushållsavfallet utan lämnas till en insamlingsplats avsedd för elektroniskt avfall.
