Serviceinstruktioner för JA-111N
BUS-signalutgångsmodul PG
Denna produkt är en del av JABLOTRON JA-100 larmsystem. Den tillhandahåller en brytkontakt för utgångsreläet. Den kan t.ex. användas för att manövrera ett elektriskt dörrlås, blockering, indikering och liknande. Reläet kan manövreras av en programmerbar utgång på centralenheten, vidare av sektionens status (armerad = reläkontakt på), eventuellt av larm i sektionen (larm = reläkontakt på). Produkten är avsedd att installeras av en utbildad tekniker med giltig Jablotron-certifiering.
Installation
Modulen kan installeras i en monteringslåda typ JA-190PL (Jablotron).

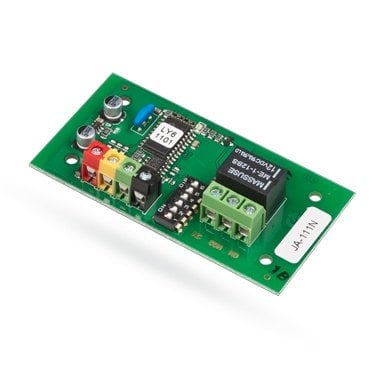

Illustration: 1 - BUS-terminaler; 2 - röd signallampa för aktiverat relä; 3 - konfigurationsbrytare; 4 - utgångsrelä; 5 - reläterminaler.
1. Använd omkopplaren (3) för att ställa in numret på den utgång eller sektion som reläet ska reagera på - se inställningstabellerna.
2. Anslut busskabeln till plintarna (1).
Innan BUS ansluts måste systemet kopplas bort från strömförsörjningen.
Om modulen är placerad utanför det rum som ska övervakas måste strömförsörjningen separeras från dess BUS med en JA-110T bussisolator.
Utgångskontakten innehåller inget överbelastningsskydd.
3. Efter att ha slagit på systemet, testa dess funktion.
4. Kontrollera med slutna reläkontakter att matningsspänningen vid bussterminalerna (röd, svart) är högre än 9V.
5. Anslut den utrustning som ska kopplas in till reläanslutningsplintarna (5).
Anmärkningar:
- Modulen upptar inte någon plats i centralenheten (är inte klassificerad i systemet).
- Vid flera anslutna moduler med samma inställning har deras reläer samma funktion.
- Antalet moduler begränsas endast av strömuttaget från centralenheten.
- Inställning av enskilda programmerbara utgångar görs med F-Link-programmet - kort PG-utgångar. En detaljerad beskrivning av inställningarna finns i installationshandboken för centralenheten.
- Om utgången svarar på förstärkningen av sektionen, slås reläet på när det finns fullständig och även partiell förstärkning av den valda sektionen.
- Om utgången svarar på larm, aktiveras reläet för alla typer av larm.
Tabell 1: Utgången svarar på status för PG-utgången.
Tabell 2: Utgången svarar på förstärkning av sektionen
Tabell 3: Utgången svarar på larm i sektionen
Tekniska parametrar
Strömförsörjning från centralenhetens BUS 12V (9 ...15V)
Strömförbrukning i standby-läge (relä av/på) 5 mA / 25 mA
Strömförbrukning för kabelval 25 mA
Möjlig belastning av reläkontakter:
Max. excitationsspänning 50 V AC / 60 V DC
Max. excitationsström max.2A
Min. excitationsström 10 mA
Mått 70 x 38 x 15 mm
Klassificering klass 2
i enlighet med EN 50131-1, EN 50131-3
EN 50131-1 II. inomhusmiljö, allmänt
Driftstemperaturområde -10 till +40 °C
Överensstämmer dessutom med EN 50130-4, EN 55022
Denna produkt är konstruerad och tillverkad i enlighet med de bestämmelser som ska tillämpas på den: Regeringsdekret nr 616/2006 Sb, om den används i enlighet med dess avsedda användning. Den ursprungliga försäkran om överensstämmelse finns på www.jablotron.cz i avsnittet med råd.
Obs: Även om den här produkten inte innehåller skadliga material får den inte kastas i hushållsavfallet utan ska lämnas till en insamlingsplats för elektroniskt avfall.
