Serviceinstruktioner för JA-111A-bas

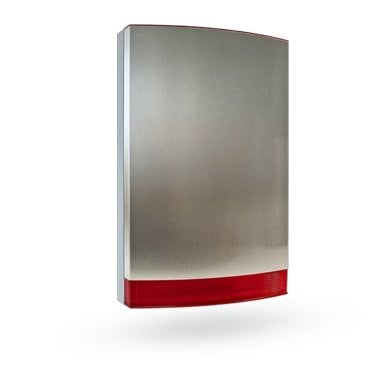

Trådbunden siren för utomhusbruk

Denna produkt är en del av JABLOTRON JA-100 larmsystem. Sirenen ger en synlig och hörbar larmindikering utomhus. Andra extra ljudindikationer är också möjliga. Sirenen innehåller ett backup-batteri som tar över vid strömavbrott. Produkten är avsedd att installeras av en utbildad tekniker med giltig Jablotron-certifiering. Produkten bör installeras av en utbildad tekniker med ett giltigt Jablotron-certifikat.

Installation
Installation sirenen monteras på en vertikal vägg, med blixten riktad nedåt. Undvik montering nära hängrännor och på platser där isbildning är överhängande.


Illustration: 1 - elektroakustisk givare; 2 - andra elektroakustiska givare; 3 - NiCd-batteri; 4 - öppning för kabelmatning; 5 - platta för elektroniksiren; 6 - vätskeflaska; 7 - hål för montering av sirenen på väggen; 8 - skruv för sirenens lock; 9 - kabel med klämma för att säkra locket på centralenheten (enkel bortkoppling genom att trycka på klämman)

Illustration: 10 - BUS-terminaler; 11 - nyckel för inlärning; 12 - sabotagesensorer; 13 - serienummer; 14 - högspänningstransformator; 15 - stroboskopets mycket skarpa signallampor; 16 - gul signallampa för fel; 17 - batterianslutning; 18 - anslutning av elektroakustisk givare (OBS, högspänning)

1. Öppna sirenens ytterhölje (skruv 8 nedåt)
2. Dra busskabeln genom hål 4 i sirenens bakre del
3. Skruva fast sirenen på vald plats med hjälp av monteringshål 7 (2 skruvar), för att bestämma sirenens exakta vertikala position kan den integrerade vialen 6 användas

Innan BUS ansluts måste systemet kopplas bort från strömförsörjningen.

4. Anslut busskabeln till plintarna (10).
5. Anslut reservbatteriet till kontaktdonet (17).
6. Fortsätt att följa anvisningarna för montering av manöverenheten. Grundläggande steg:
a. Efter tillkopplingen blinkar den gula signallampan (16) eftersom sirenen inte är kopplad till systemet.
b. I F-Link-programmet på kringutrustningskartan väljer du önskad position och startar inlärningsläget med Read-knappen.
c. Tryck på tryckknappen i sirenen (11) - den lär sig och det gula ljuset slocknar.
7. Sätt tillbaka locket till sirenen.
Inställning av egenskaper
Detta görs med programmet F-Link - Peripheral Devices Card. På sirenens position välj Intern inställning. En dialog visas där du kan göra följande inställningar: (* anger fabriksinställning)
Sektion: detta bestämmer för vilka sektioner sirenen ska fungera och eventuellt också signalfördröjning och förstärkning. Från fabriken är ljudsignalen inställd för alla sektioner.*
Reaction: här bestäms om sirenen ska ljuda på signal EW* (utomhusvarning) eller IW (inomhusvarning). Larmljudet kan också stängas av helt (övriga funktioner bibehålls).
Sirenljud: med avbrott*, utan avbrott
Begränsning av mullringens varaktighet: 1, 2, 3*,4, 5 minuter.
Högre ljud: JA / NEJ* - detta påverkar endast signalering av in-/utgångsfördröjning och ljud vid kontakt av PG-utgångar.
Pip-ljud vid manövrering av sektioner: JA / NEJ* - om den är aktiverad piper sirenen 1x vid tillkoppling, 2x vid frånkoppling och 3x vid frånkoppling efter ett larm. Endast för inställda sektioner.
Blinkning 30 minuter efter larm: JA / NEJ* förlängd blinkning (blinkning) kan stoppas genom att återlarma systemet eller genom att avbryta larmindikering i systemet (från knappsatsen).
Blinkar var 60:e sekund: JA / NEJ* valfri indikering av drift.

Ljud från PG-utgångar:
En ljudsignal kan ställas in för varje PG-utgång:
Ljud 1 - långsamt pipande 1 x per sekund (så länge PG är påslagen)
Ljud 2 - snabbt pip 2 gånger per sekund (så länge PG är påslagen)
Ljud 3 - 1x pip när PG slås på, 2 x när PG stängs av
Ljud 4 - lång ljudsignal i 20 sekunder när PG är påslagen

Prioriteringar för sirendrift:
Den högsta prioriteten är sirenljudet, en lägre prioritet är pipet vid påslagning, den lägsta är PG-utgångarnas aktivitet (PG1 högre än PG2, etc.). Det högre prioriterade ljudet avslutar alltid det lägre prioriterade ljudet.
Anslutningen till centralenheten är frånkopplad
Om matningskabeln kopplas bort kommer sirenen att tjuta och blinka i 3 minuter (detta händer inte när systemet är i drift).
Tekniska parametrar
Strömförsörjning från centralenheten BUS 12 V (9...15 V)
Strömförbrukning i standby-läge (viloläge) 5 mA
Strömförbrukning för kabelval 50 mA
Reservbatteri NiCd-paket 4,8 V / 1800 mAh
livslängd ca 3 år
Piezoelektrisk siren 110 dB/m (med fulladdat batteri)
Mått 200 x 300 x 70 mm
Klassificering klass 2
I enlighet med CSN EN 50131-1, CSN EN 50131-4
Omgivningsklass IV utomhus, allmänt -25 till +60°C
Skyddskategori IP34D
Uppfyller även CSN EN 50130-4, CSN EN 55022, CSN EN 60950-1

Produkten JA-111A är konstruerad och tillverkad i enlighet med de bestämmelser som ska tillämpas på den: Regeringsdekret nr 17/2003 Sb. och 616/2006 Sb., om den används i enlighet med dess avsedda användning. Originalförsäkran om överensstämmelse finns på www.jablotron.cz i avsnittet om rådgivning.

Anmärkning: Även om denna produkt inte innehåller skadliga material ska den inte kastas i hushållsavfallet utan lämnas till en insamlingsplats för elektroniskt avfall.
