Servicehandbok JA-110T
Modul för kortslutningsisolering av BUS
Denna produkt är en del av JABLOTRON JA-100 larmsystem. Den ger ett bättre skydd för busskablar inomhus. Den separerar BUS-ledningens utomhusdel från ledningen inne i huset. Om utomhusdelen skadas (t.ex. om en inkräktare kortsluter kabeln) förblir systemets grenledning inomhus funktionsduglig.
Användningen av isolatorn rekommenderas främst i de fall då busskabeln är dragen utanför det rum som ska övervakas. Med hjälp av isolatorn kan enskilda våningar (eller flyglar) i huset också separeras.
Isolatorn kan också användas för att förlänga kabeln, vilket förbättrar signalöverföringen vid långa ledningar. Modulen är avsedd att installeras av en utbildad tekniker med giltigt Jablotron-certifikat.
Installation
Modulen kan installeras i en JA-190PL (Jablotron)-monteringslåda, i styrenhetens skåp och/eller i en standard elinstallationslåda. Alltid bäst inne i det rum som ska övervakas.
Valfritt antal isolatorer kan installeras i systemet. De kan dock endast användas för förgreningar av den interna BUS-linjen. Inga frånskiljare får anslutas efter varandra.
Innan BUS ansluts måste systemet vara frånkopplat från strömförsörjningen.

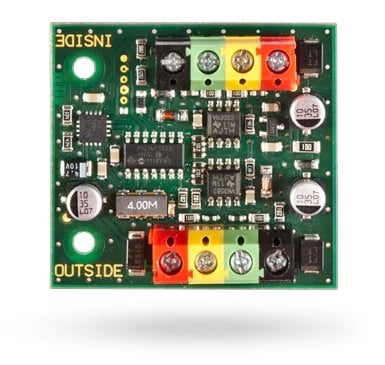

Illustration: 1 - terminaler för den yttre BUS-grenen (O); 2 - indikering av fel på den yttre BUS-grenen; 3 - terminaler för den inre BUS-grenen (I från centralenheten)
Efter anslutning av kablar och påslagning av systemet är isolatorn funktionsduglig. Den behöver inte placeras i systemet (den tar ingen plats).
Funktion
Isolatorn bryter den utgående busslinjen (O) i 5 sekunder i följande fall:
1. Strömmen som ska tas ut från frånskiljaren överstiger 250 mA (plintarna +U och GND på utsidan)
2. Spänningen på BUS-matningen sjunker under 9V (plintarna +U och GND på insidan)
Om den höga minskningen eller spänningsfallet är permanent förblir utgångsbussen (O) permanent avbruten, eventuellt kan spänningen fungera i cykler om 5 sek. Om utgångsbussen är avbruten kommer den gula signallampan (2) att lysa permanent.
När en trådbunden kringutrustning ska anslutas på långa avstånd och modulen för förbättring av signalkvaliteten används, måste man se till att det finns tillräcklig spänning på bussens matningssida (genom att använda en korrekt dimensionerad kabel), så att bussens utgångssida (O) inte bryts när ingångsspänningen sjunker under 9 V.
Bild: exempel på installation i en JA-190PL-box.
Tekniska parametrar
Strömförsörjning från centralenheten BUS 12 V (9...15 V)
Strömförbrukning i standby-läge (viloläge) 5 mA
Strömförbrukning för kabelval 5 mA
Tillåten belastning på extern BUS-ledning max. 250 mA
Klassificering klass 2
i enlighet med EN 50131-1, EN 50131-3,
Miljö i enlighet med EN 50131-1 II. inomhus, allmänt
Drifttemperaturområde -10 till + 40 °C
Uppfyller även EN 50130-4, EN 55022
Illustration: (I) inomhus (skyddat) område; (O) utomhus (oskyddat) område;
(1) separering av BUS:ens yttre gren; (2) förlängning av BUS:en längre än 500 m (se Funktion)
