Serviceinstruktioner för JA-110B
Trådbunden glaskrossdetektor
Denna produkt är en del av JABLOTRON JA-100 larmsystem. Den används för att detektera krossning av glaspaneler, som är en del av skalet på den byggnad som ska skyddas. Den reagerar på lufttrycksförändringar, som åtföljs av det karakteristiska ljudet av glaskross. Detektorn har ett impulssvar (den rapporterar endast sin egen aktivering). Produkten är avsedd att installeras av en utbildad tekniker med ett giltigt Jablotron-certifikat.
Installation
Detektorn monteras på insidan. I rummet som ska övervakas får det inte finnas några ljudkällor, inga vibrerande enheter och/eller rörliga föremål som skapar en tryckvåg. Vi avråder också från att montera detektorn i områden där luft strömmar (ventilation, luftkonditionering, draghål, dörrar som inte stängs etc.) Det bör inte finnas några ljudregistrerande föremål framför detektorn (t.ex. tjocka gardiner).

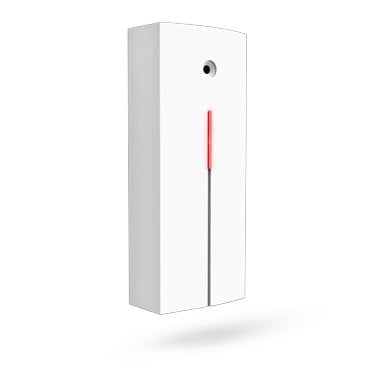

Illustration: 1 - kåpans snäppfäste; 2 - sensor; 3 - aktiverings- och felsignallampor;
1. Öppna huven genom att trycka på snäppklämman (1)
2. Ta bort elektronikplattan - genom att lossa snäpplåset (5).
3. Dra kablarna genom plastbaksidan och skruva fast den på vald plats.
Innan du ansluter BUS måste systemet kopplas bort från strömförsörjningen.
4. Sätt tillbaka elektroniken och anslut busskabeln till plintarna (6).
5. Fortsätt att följa installationsanvisningarna för centralenheten. Grundläggande steg:
a. Efter tillkopplingen blinkar den gula signallampan (9) eftersom detektorn inte är inkopplad i systemet.
b. Välj önskad position i F-Link-programmet på kringutrustningskartan och starta inlärningsläget med Read-knappen.
c. Tryck på sabotagekontakten i detektorn (11) - därmed lär sig detektorn och den gula signallampan slocknar.
6. Stäng detektorlocket och kontrollera att sensorns gummidel (4) inte täcker hålet i locket.
Bild: 4 - sensor; 5 - klickplint för elektronik; 6 - plintar för buss; 7 - streckkod (placeras underifrån); 8 - röd signallampa för aktivering av detektorn; 9 - gul signallampa för fel; 10 - känslighetsinställning; 11 - sabotagekontakt;
Testning och inställning av detektorn
Slå i följd med ett lämpligt verktyg eller för hand med skyddshandske mot alla glasytor i det övervakade området (glaset ska inte gå sönder, bara deformeras). Detektorn reagerar på glasets deformation (tryckförändring i rummet) med en kort blinkning av den röda signallampan. Reaktionen bör komma först efter en tydlig träff mot glaset.
Känsligheten för tryckförändringar kan ställas in med trimmern (10). En för hög känslighet kan leda till falsklarm.
Komplex detektordrift kan kontrolleras med GBT-212-testet, som genererar ljudet av krossat glas efter ett slag mot glaset. I detta fall tänds den röda signallampan på detektorn (8) i 3 sek.
Avstängning av signallampan
Detta görs med programmet F-Link - kortet Periferienheter. På detektorpositionen väljer du Interna inställningar. En dialog visas där signallampan för detektoraktiveringen (8) kan stängas av.
Detektionens karakteristiska kurva
Bild: Detektorns karakteristiska kurva för detektering.
Tekniska parametrar
Strömförsörjning från centralenheten BUS 12 V (9 ... 15 V)
Strömförbrukning i standby-läge (viloläge) 5 mA
Strömförbrukning för kabelval 5 mA
Rekommenderad installationshöjd 2,5 m över golvnivå
Detekteringsavstånd upp till 9 m
Minsta yta för glaspanel 0,6 x 0,6 m
Stabiliseringsperiod efter påslagning: max. 60 s
Mått 40 x 100 x 22 mm
Klassificering klass 2
I enlighet med CSN EN 50131-1, CSN CLC/TS 50131-2-7-1
Miljö i enlighet med CSN EN 50131-1 II. inomhus, allmänt
Drifttemperaturområde -10 till +40 °C
Uppfyller även CSN EN 50130-4, CSN EN 55022
