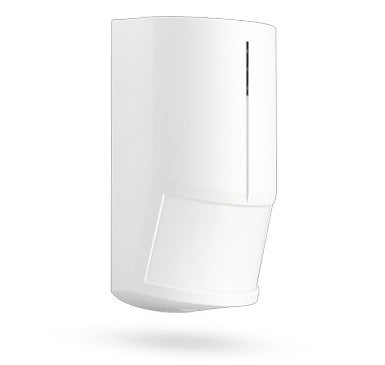

JS-20LARGO

Serviceinstruktioner för JS-20LARGO

1 Installation

Den här detektorn är avsedd för inomhusbruk. Detektorn kan monteras på en plan vägg eller i ett hörn. Placera inte detektorn nära en luftkonditionerings- eller värmeenhet eller något annat föremål som orsakar en temperaturförändring. Detektorn måste ha en fullständig och öppen vy över det område som ska skyddas.
1. Öppna detektorns hölje (tryck på plastknappen längst ned på höljet med en skruvmejsel).
2. Ta bort kretskortet genom att trycka på den lilla knappen på insidan av höljet
3. Skjut igenom de förformade hålen för kablar och skruvar.
4. Fäst höljet i väggen (2,5 meter över marken).
5. Sätt tillbaka kretskortet i det bakre höljet och anslut kablarna till in- och utgångarna
6. Sätt tillbaka kapslingen.

Obs! Undvik att skada PIR-sensorn!



2 anslutningar

+12V, GND strömförsörjning
PIR, PIR larmutgång (normalt stängd)
TMP, TMP TAMPER-utgång (normalt stängd)
BMS, BMS extraanslutningar - användbart för att ansluta kablarna (se exempel)

3 byglar

LED LED-indikatorn kan stängas av genom att öppna denna bygel
DETECTION Genom att öppna den här bygeln kan du ställa in en högre analyshastighet och förbättrad immunitet för detektorn. Denna inställning är lämplig för problematiska platser med oväntade temperatur- eller magnetfältsförändringar. Detektorns reaktivitet blir något långsammare med den här inställningen.

4 Testning av detektorn

- När detektorn har slagits på ska du vänta i 1 minut. Under denna period kommer detektorn att försöka initiera och stabilisera sina parametrar (LED-lampan tänds)
- Om en rörelse detekteras visas detta av LED-lampan.
- Kontrollera att detektorn täcker det område som ska skyddas med sitt detekteringsområde.

5 linser

Standardlinsen som levereras med JS-20 Largo-detektorn täcker ett område på 120 grader / 12 meter



Andra linser kan användas för andra detekteringsfunktioner. Tillvalslinser för långa korridorer och områden med smådjur säljs separat.

Lins för husdjur JS-7906. Denna lins förhindrar att djur som är mindre än 40 cm detekteras av detektorn. Detektorns räckvidd minskas till 7 meter. Vi rekommenderar att du testar linsen med djuret under installationen för att undvika falsklarm.


Korridorlins JS-7904. Räckvidden för denna lins är 25 meter på land och 3 meter i bredd. Vi rekommenderar att du noggrant testar detektorns känslighet under installationen.
