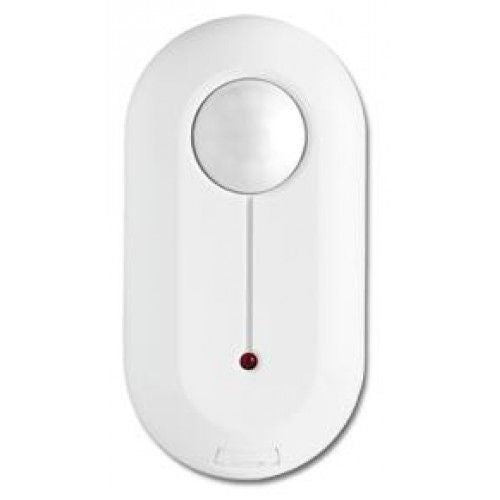

JA-85P

Serviceinstruktioner för JA-85P

1 Installation

Installationen ska utföras av certifierade installatörer som auktoriserats av distributören. Detektorn kan monteras på vägg eller i tak. I en bil kan den placeras mellan fram- och baksätet. När det gäller detekteringsförmågan, undvik snabbt växlande temperaturanordningar, t.ex. elektriska värmare, och rörliga föremål nära kroppstemperatur. Persienner för detektering finns. Undvik snabb luftcirkulation och placera inte ut föremål som kan skymma sikten. Håll detektorn borta från metallföremål, som kan påverka radiokommunikationen.
Varning: De flesta falsklarm beror på dålig projektion. Koppla inte på systemet när människor eller djur befinner sig i det skyddade området.

Ta bort installationens bottenplatta (genom att vrida den medurs).
1. Montera bottenplattan på den projicerade platsen och placera tillbaka detektorn i bottenplattan.
2. Öppna detektorn genom att trycka på knappen på höljet
3. Ta bort den interna PIR-modulen som är fäst vid en hållare.
4. Ställ in PIR-detektorn enligt behov. (*se DIP-omkopplarna nedan)
5. Sätt tillbaka PIR i höljet
6. Sätt inte i batterierna ännu och håll kvar höljet Nu kan detektorn programmeras. Sätt i batterierna medan programmeringsläget är öppet och på rätt zonnummer. Detektorn kommer att programmeras automatiskt.
7. När detektorn har programmerats stänger du håll tills indikatorn släcks och testa sedan funktionen Om du vill programmera en detektor utan att något batteri är isatt, tar du först ut batteriet. Vänta 30 sekunder och sätt sedan i batterierna igen.

8. DIP-omkopplare

* Dessa DIP-omkopplare har effekt när systemet används med ett automatiskt larm eller med OASIS manöverpanel. vars zon är programmerad. Det har ingen effekt om denna detektor används med en UC-8x eller AC-8x mottagare.
** Övervakning av radiokommunikation måste vara avstängd när detektorn är installerad i en bil. Detta för att undvika ett meddelande om förlorad kommunikation när bilen kör iväg.
*** Spara energi på batteriet. Batteriinställningen går automatiskt in i ekonomiläge 15 min efter att höljet har stängts. I ekonomiläget reagerar detektorn omedelbart efter att ha registrerat en rörelse. Den går sedan tillbaka till viloläget som kan väljas till 1 min eller 5 minuter. Eventuell rörelsedetektering kommer dock att ignoreras under det valda viloläget. Efter denna period kommer PIR-detektorn att signalera igen när den har detekterat en rörelse. Detta fortsätter att upprepas.

2 Test av detektorn

15 minuter efter att höljet har stängts tänds LED-indikatorn och sänder alla rörelser som detekteras till OASIS kontrollpanel. Denna behöver inte vara i serviceläge. Styrkan och kvaliteten på kommunikationen kan också avläsas.

3 Byte av batteri

Batteriets kvalitet kontrolleras regelbundet. Om batterispänningen är låg meddelas detta till användaren eller installatören. Om batterispänningen är låg tänds detektorns LED-lampa när en rörelse detekteras. Batteriet måste bytas ut av en kvalificerad tekniker inom två veckor.
Efter att batteriet har bytts ut tar det två minuter för detektorn att stabiliseras. Led-indikatorn lyser permanent i två minuter Efter att batteriet har bytts ut kan du testa om detektorn fungerar som den ska. Batterierna ska återlämnas till den lokala insamlingsplatsen.

4 Detektionsområde

Detektorn reagerar på rörelser inom ett område på 5 meter. * Se tabellen nedan.
