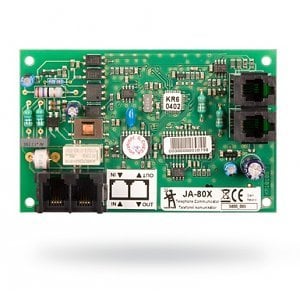

JA-80X

Serviceinstruktioner för JA-80X

1 Installation

- Kommunikatorn kan anslutas till digitala växlar via en fyrledad RJ-kabel. Detta sker via kontakter som är märkta som RS Line på communicatorn. Båda RS Line-kontakterna har parallella ringar, så de kan också användas för att dela upp växeln för digitala bussar.
- Anslut centralenheten till telefonlinjen med hjälp av den medföljande kabeln. Använd ett uttag som är märkt line på communicatorn.
- Ytterligare telefonapparater (telefon, fax, modem etc.) kan anslutas med hjälp av kontakten märkt "Tel".
- När enheten är i normalt standby-läge kommer telefonlinjen och alla anslutna enheter att återgå till normal drift.
- Larmsändaren kan endast anslutas till en analog telefonlinje och bör inte anslutas till en dubbel eller kooperativ anknytningslinje.


Obs! Larmsändaren måste anslutas direkt till ett analogt telefonlinjeuttag. Alla andra enheter måste anslutas till larmsändarens utgång märkt TEL.

2 Röstrapportering av larm

Beroende på händelsens art kan larmsändaren sända 5 tilldelade larmrapporter till upp till 4 förprogrammerade telefonnummer.
- När larmsändaren är avstängd, gå till serviceläget genom att knappa in * 0 SC (SC = servicekod, 8080 som fabriksinställning) på kontrollpanelen.
- Programmera in den eller de önskade sekvenserna. Alla sekvenser kan spelas in och kan avbrytas genom att trycka på #.
- När en sekvens har slutförts bekräftas detta med en ljudsignal. När du har slutfört alla begärda sekvenser lämnar du serviceläget genom att trycka på #.
- Beroende på systemkonfigurationen kan telefonnummer spelas in i serviceläget.

2.1 Programmering av telefonnummer för röstrapportering sekvens 71 Mxxx...xx*0

För att programmera telefonnummer som används för röstrapportering, ange: 71Mxx... xx *0

När:
M är minnet för telefonnummer från 1 till 4
xx...xx är det önskade telefonnumret (max. 16 siffror)

Specialkoder kan anges med hjälp av:
Kod : * tangent *7
# tangent *8
3 s paus genom att trycka på *6

Exempel: Tryck 712 483 123 456 *0 lagrar numret 483 123 456 i minne 2.

Radering av ett nummer från minne M görs genom att trycka på : 71M*0

när:
M är minnet från 1 till 4

Röstrapporter skickas till förprogrammerade telefonnummer i den ordning de är lagrade. En enskild rapport till ett visst telefonnummer börjar med det uppringda numret. Därefter följer en väntetid på 6 sekunder. Efter denna period spelas röstmeddelande nr 1 upp (identifiering av larmsystemet), följt av ett meddelande med en händelsebeskrivning. Detta upprepas 4 gånger varefter meddelaren lägger på luren. Normalt stoppas röststyrningsrapporteringen först efter att alla nummer har rapporterats. Du kan stoppa rapporteringen genom att avbryta larmet eller genom att trycka på # på den uppringda telefonen. Om detta är aktiverat utförs rapportering före ARC med en röstrapport från telefonen.

Obs! Programmera inte larmnummer!
Alla telefonnummer raderas när fabriksinställningarna återställs.

2.2 Begränsad sekvens för händelserapportering 792x

Kommunikatorn har ett speciellt alternativ för det andra telefonnumret. Det innebär att endast inbrotts- eller rånlarm rapporteras och att antalet andra typer av händelser som t.ex. brand, intrång eller sabotage inte rapporteras. Under samtalet på det första telefonnumret kan användaren bestämma om larmrapporten även ska skickas till de andra telefonnumren eller om den kan avslutas genom att trycka på # på telefonens knappsats. (t.ex. vid falsklarm). För att programmera denna funktion, ange: 792x

var:
x=0 endast inbrotts- eller paniklarm rapporteras till det andra telefonnumret
x=1 alla händelser rapporteras till alla telefonnummer

Standardinställningen är 7921
Den här inställningen gäller inte för sändningar till ARC, som skapas för röstmeddelanden.

2.3 Spela in röstmeddelande

Du kan spela in röstmeddelanden via vilken telefon som helst med DTMF-ton. Det första steget är att ringa upp meddelarens telefonnummer. Under uppringningsperioden visas 72 på knappsatsen. Meddelaren kommer att svara på uppmaningen med en ljudsignal. Tryck på en av telefonens knappar 0 till 8 och välj sedan vilken av följande åtgärder du vill utföra:

0 - Spela upp alla meddelanden
1 - Spela in meddelande nr 1 (Larmrapporter) - Identifiera ditt larmsystem (ditt företag)
2 - Spela in meddelande nr 2 (Intrång)
3 - Spela in meddelande nr 3 (Brand)
4 - Spela in meddelande nr 4 (Sabotage)
5 - Spela in meddelande nr 5 (Panik)
6 - Spela in meddelande nr 6 (Fel)
7 - Spela in meddelande nr 7 (Välkommen till OASiS) - Hälsningar
8 - Spela in meddelande nr 8 (Ange din kod)

När du trycker på en tangent startar en timer med en ljudsignal. Du hör totalt fem pip med det sista pipet. Efter denna ljudsignal börjar inspelningen - du kan spela in ett meddelande genom att tala in det i telefonens mikrofon. Meddelandetiden är begränsad till 9 sekunder för meddelande 1 och 3 sekunder för övriga meddelanden. Efter inspelningen spelas meddelandet omedelbart upp igen. Ett färdigt meddelande indikeras med två pip. Upprepning av alla meddelanden (0) kan avbrytas genom att trycka på *. Inspelning av ett meddelande kan avbrytas genom att trycka # eller genom att lägga på luren.

Inspelningen av röstbrevlådan avslutas när du lägger på.

Obs!
· Du kan även fjärrstyra inspelning eller ändring av röstmeddelanden via en telefon i ett samtal på växeln. Styr då växeln och gå in i serviceläge (ange 72x med telefonens knappsats enligt beskrivningen ovan).
- Du kan när som helst ändra de inspelade meddelandena med hjälp av ovanstående procedur. Meddelandena lagras i ett icke-flyktigt minne, så att JA-80X inte glömmer dem när strömförsörjningen kopplas bort.

3 ARC rapportering

CID-protokollet (Contact ID) används för kommunikation med larmmottagningscentraler (ARC). Om minst ett telefonnummer är förprogrammerat för ARCrapportering ska larmsändaren skicka en rapport om alla händelser som upptäcks av centralen. (Enligt begäran för ARCrapportering). Händelser rapporteras i samma ordning som de upptäcks. En framgångsrikt överförd rapport skapar en rapport till ARC. Händelserapporterna lagras i växelns minne. Om överföringen till ARC1 inte lyckas startar kommunikatören överföringen till ARC2, beroende på om en andra story line är förprogrammerad. Om överföringen till ARC2 också misslyckas skickas en ny rapport till ARC1 av kommunikatören och detta upprepas fyra gånger. Avvisad överföring resulterar i "Rapport ej skickad till ARC" efter åtta (fyra) försök. Därefter skickas ett standardröstmeddelande till telefonnumren enligt händelsen och inställningarna. Därefter görs ytterligare två försök (cykler) som levererar meddelandet till ARC efter 5 minuter och efter 10 minuter. En rapport som inte har levererats lagras i minnet och rapporteras tillsammans med nästa rapport - om möjligt.

Notera: Kontakt-ID-protokollet säkerställer att alla relevanta händelser rapporteras automatiskt. En uppfattning om dataformatet ges i tabellen nedan.

3.1 ARC-telefonnummersekvens 75 Mxxx...xx*0

För programmering av telefonnummer till den begärda ARC-ingången: 75Mxx....x*0

var:
M är ARC-minnesindexet: 1=major, 2=backup
xx..x är ARC-telefonnumret (max 16 siffror)

Radering av ett nummer från minne M: 75M*0

3.2 Installation (larmsystem) ID som ska användas för ARC-sekvens 76 Mx..x*0

Installations-ID-numret som ska skicka en ARC med varje rapport kan programmeras med: 76x..x*0

där:
xx.x är installations-ID-numret som identifierar ditt företag
Om en hexadecimal form krävs för ID-specifikationen, används siffror som föregås av "*" för alfabetiska tecken: *1 = A till *6 = F. Exempel: Sekvensen 7615*1*5*0 ger det hexadecimala program-ID:t 15AE.

3.3 Filtrering av rapporterade uppdateringar

Rapporterade händelser kan filtreras efter deras typ. För att aktivera/avaktivera rapportering av händelser av en viss typ (eller grupp av typer), ange: 73nx

Var: 73nx
n är en grupp av händelsetyper
1 - Alla evenemang
2 - Händelser som utlöser larm
3 - Avstängning av larm
4 - Ström på/av
5 - Fel
6 - Underhållshändelser
7 - Regelbundna periodiska rapporter

x är funktionen för aktivering/inaktivering
1 - Rapportera
0 - Ingen rapport

Standardinställningarna är 7311.

3.4 Struktur för ARC rapport

En rapport från en ARC som skickas med CID-protokoll består av:
Installations-ID (byggnadsidentifiering), händelsekod, delsystemnummer och källans nummer (enhet eller kod).

Koder 01 - 50

Delsystem: 01 i alla rapporter
I ett delat system, för på- och avstängning: 02 = A, 03 = B
För partiell: 02 = A, 03 = AB

3.5 Testsekvens för ARC kommunikation 74

Ange för att utföra testet: 74
Efter en lyckad överföring visas tangenterna som "test ok". En misslyckad överföring indikeras genom att visa "test error". Periodiska rapporter (grupp nr 7) skickas inom 24 timmar efter att en händelse har rapporterats.

3.6 Användning av JA-80X och JA80Y i kombination

JA-80X kan användas i kombination med en GSM-JA-80Y-kommunikator. Larmsändarna kan antingen arbeta parallellt eller så kan JA-80X fungera som en back-up-enhet till JA-80Y. Varje misslyckat försök av JA-80Y att rapportera händelser via GSM-rapporten följs av rapportering från JA-80X rösttelefonväxel. Fel i GSM-rapporten indikeras av meddelandet "Ingen ARC skickad rapport" i kontrollpanelens minne. Använder ett radavstånd med meddelanden till JA-80X som kan installeras ovanför JA-80Y i konfigurationsskärmen.

Obs!
· Detta alternativ kräver att JA-80Y är förprogrammerad med instruktion 081.
- Om du använder två kommunikationsenheter i kombination kan de interna antennernas prestanda försämras. Om detta är ett problem kan du använda några av Jablotrons externa antenner som är avsedda för OASiS-system.

3.7 ARC rapporteringsläge sekvens 791x

För att programmera rapporteringsläget, ange: 791x

Var är det?
x = 0 ingen ARC rapportering av JA-80X
x = 1 JA-80X fungerar som en back-up-enhet för ARC1-rapportering
x = 2 JA-80X fungerar som en backup-enhet för ARC2-rapportering
x = 3 JA-80X rapporterar villkorslöst (detta kräver installations-ID och minst ett telefonnummer måste vara förprogrammerat)

Standardinställningen är 7910.
Efter en JA-80X backup-rapport (x = 1 eller 2) kommer JA-80Y snart att göra en rapport för att återställa GSM-kommunikationen.

3.8 Övervakningssekvens för telefonlinje 793x

Om denna funktion är aktiverad kommer larmsändaren att kontrollera om telefonlinjen är redo. Om linjen inte är klar orsakar detta problem på manöverpanelen och i manöverpanelen. En rapport skrivs då i minnet som "Externt kommunikationsfel".
För att programmera funktionen: 793x

var:
x = 0 styrning avaktiverad
x = 1 styrning aktiverad

Standardinställningen är 7930 (överensstämmer inte med EN 50131-1!)

3.9 Känslighet för signaler sekvens 794x

Med den här inställningen kan du ställa in en högre känslighet för linjesignalen. Detta kan vara till hjälp i fall där signalens kvalitet eller nivå är låg.

794x

Var är den?
x-0 grundläggande känslighet (standard)
x-1 högre känslighet

3.10 Upptaget - sekvens för linjedetektering 795x

Om denna funktion är aktiverad kontrollerar larmsändaren upptagettonen för varje telefonnummer. Om linjen är upptagen läggs luren på och larmsändaren försöker med de andra numren. Försöket upprepas på ett standardiserat sätt (åtta/fyra försök för kommunikation till ARC, fyra försök för röstmeddelanden).

795x

I vilken:
x-0-detektering är avaktiverad (standard)
x-1-detektering är aktiverad

4 Fjärråtkomst via en telefonlinje

JA-80X larmsändare möjliggör fjärrstyrning av systemet via en telefonlinje genom att tillfälligt ha behörighet över telefonens knappsats. När en anropsbegäran har tagits emot väntar larmsändaren på en förprogrammerad ringsignal och besvarar sedan anropet. Därefter spelas meddelande nr 8 upp (Ange din kod). Därefter väntar larmsändaren i 60 sekunder på att en service-, användar- eller MASTER-kod ska anges.
Om en felaktig kod anges svarar larmsändaren med meddelande nr 8 och väntar på att en korrekt kod ska anges. Om en felaktig kod anges för andra gången, svarar larmsändaren med 4 pip och lägger på.
En korrekt kod besvaras av systemet med indikering:
1 pip - Aktiverad
2 pip - Avaktiverad
3 pip - Serviceläge
1 lång ljudsignal + 3 korta ljudsignaler - Larmläge
Kommunikatorn spelar sedan upp meddelande nr 7 "Välkommen till OASiS". Därefter kan systemet styras via telefonens knappar på samma sätt som via manöverpanelen.
1 pip - Aktiverad
2 pip - Aktiverad
3 pip - Går till serviceläge
4 pip - Fel
Telefonsamtal avbryts automatiskt efter 60 sekunders inaktivitet.

4.1 Sekvens för samtalsperiod 77n

För att programmera den samtalsperiod efter vilken kommunikatorn ska ringa, tryck på för att svara: 77n

Var är du?
n är ett tal från 0 till 9 med följande betydelser:
n = 1 till 8 meddelaren svarar efter 5 sekunders ringsignal
n = 9 svar efter ett andra samtal - först ska det ringa, sedan en paus (5 till 40 sek.) och strax efter den första ringsignalen för det andra samtalet besvaras samtalet.
n = 0 meddelaren kommer aldrig att svara

5 Återställningssekvens för kommunikatorn 78080

Ange för att återställa larmsändaren till fabriksinställningarna: 78080

Obs: En återställning påverkar inte inspelningar av röstmeddelanden.
