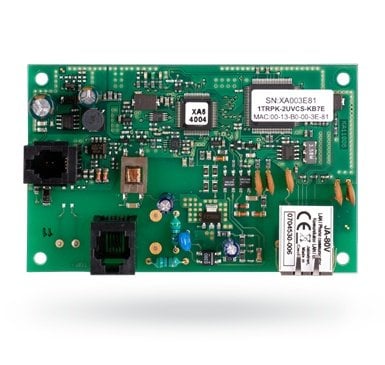

JA-80V

Serviceinstruktioner för JA-80V

1 Installation i styrenheten

Om du har köpt kommunikatorn separat, ska den installeras i Oasis manöverpanel enligt följande:
(a) Den kontrollenhetens strömförsörjning måste vara avstängd (både 220V och nödbatteriet)
b) Montera kommunikatorn på rätt plats i manöverenheten och fäst den med de medföljande skruvarna. Anslut larmsändaren till manöverenheten med hjälp av den digitala busskabeln.
c) Anslut PSTN-kabeln till telefonlinjen - telefonen måste stödja CLIP (EN 300 089 V3.1.1)-protokollet med nummerpresentation och SMS i text måste vara aktiverat. (Kontakta din leverantör för mer information.




2 Aktivera larmsändaren för första gången

Om larmsändaren är installerad i larmsändaren då:
a) Ha en LAN-kabel (Ethernet) redo
b) Slå på strömförsörjningen till kontrollpanelen (220V och batteri). Den gröna LED-lampan på larmsändaren ska lysa = inga händelser att rapportera till en ARC.
c) Om ditt LAN-nätverk inte är konfigurerat med en DHCP-server, programmerar du Ethernet-nätverksparametrarna manuellt (se 5.16).
d) Anslut LAN-kabeln (10/100 Mbit). Om kommunikationen med nätverket fungerar korrekt lyser den gula LED-lampan kontinuerligt.
Om LED-lampan börjar blinka, kontrollera DHCP-parametrarna, om LED-lampan slocknar efter 3 sekunders blinkning är larmsändaren inte alls ansluten till Ethernet.
e) Om kommunikation till en ARC önskas, ska ARC-parametrarna ställas in enligt ARC:s specifikationer
f) Stäng kontrollpanelens hölje

3 kommunikatörsfunktioner för användaren

Följande text beskriver de funktioner som är tillgängliga för användaren. Installatören bör visa användaren hur dessa funktioner ska användas i en viss installation

3.1 Tillfällig auktorisering av en telefons knappsats som kontrollpanel för systemet

Det är möjligt att styra systemet via en tillfälligt behörig telefon. Detta görs på följande sätt:
(a) slå systemets nummer
b) efter 25 sekunders ringsignal (inställbar) svarar systemet med en kort ljudsignal
c) ange en giltig åtkomstkod på telefonen (t.ex. 8080 eller 1234 om fabriksinställningarna fortfarande är giltiga)
d) telefonens knappsats fungerar nu som en sängpanel en ljudsignal indikerar systemets status: 1 pip = aktiverad, 2x pip = inaktiverad, 3x pip = serviceläge, 4x pip = ogiltig inmatning, siren = larm

e) systemet kan nu styras från telefonen på samma sätt som från en kontrollpanel - inklusive kommandon som börjar med * (t.ex. *81 för att aktivera PGX-utgången)
f) för att lämna detta läge, koppla sedan från (om ingen inmatning sker på 1 minut kopplas anslutningen automatiskt från av kontrollpanelen)

Anmärkningar:
§ Gå inte för fort fram vid inmatning, varje tangent behöver tid för att skickas och bearbetas.
§ En fast telefon kan också användas på samma sätt. (Telefonen måste använda tonval)
§ Varje gång uppkopplingen görs måste telefonen auktoriseras på nytt med den kod som nämndes tidigare, eftersom telefonen endast är auktoriserad under uppkopplingen till systemet.

3.2 SMS-instruktioner för fjärrkontrollsystem

Den telefonlinje som är ansluten till växeln används för att ta emot SMS-meddelanden i växeln, men måste stödja CLIP-protokollet för sändning och mottagning av SMS-meddelanden i textformat för att denna funktion ska kunna utnyttjas. Parametrarna för SMS-meddelanden måste ställas in. Se 5.10 och 5.11.
Alla inkommande SMS-meddelanden kontrolleras av larmsändaren för instruktioner till systemet och dessa utförs sedan. Varje instruktion måste uppfylla följande villkor: kod instruktion (giltig kodutrymmesinstruktion)
giltig kod = en giltig kod för systemet (t.ex. 8080, 1234 etc.).

Standardinstruktionerna från fabriken (justerbara - se 5.3)

Exempel på detta: om du skickar instruktionen "kod SET" (giltigt kodutrymme SET) kommer systemet att slås på (om det redan är på händer ingenting)

Anmärkningar:
§ Utförandet av instruktionen bekräftas med ett SMS-meddelande
§ Instruktionerna är inte skiftlägeskänsliga och endast ASCII-tecken är tillåtna
§ Ett SMS-meddelande kan endast innehålla en instruktion
§ Till- och frånkoppling med en instruktion som börjar med en servicekod fungerar endast om alternativet för till- och frånkoppling med servicekod har ställts in i kontrollpanelen. (för att förhindra obehörig till- och frånkoppling av installatörer).
§ Om det finns någon annan text i meddelandet som inte är åtskild av en "%", kommer instruktionen inte att utföras.
§ Om du skickar ett meddelande och är osäker på om leverantören lägger till extra text, skicka instruktionen enligt följande: %koda instruktion%%%%.
§ Ingen annan enhet som tar emot SMS får vara ansluten till samma telefonlinje som kommunikatorn.

3.3 Fri användning av systemet via missade samtal från förprogrammerade nummer

Om telefonlinjen har stöd för CLIP-protokoll och nummerigenkänning kan ett begränsat antal instruktioner utföras på distans genom att man ringer upp systemet från en behörig telefon och avslutar samtalet innan systemet plockar upp linjen. På så sätt kan systemet användas kostnadsfritt med ett begränsat antal funktioner. Det är möjligt att auktorisera nummer som finns lagrade i minnet M1 till M8 (används även som varningsnummer, se 4).
För att godkänna ett telefonnummer, skriv * efter numret följt av en siffra (1,2,3,8 eller 9) - se anmärkning i kapitel 4.
Om ett samtal görs från det numret kommer kommunikationsenheten att generera "* siffra" efter första ringsignalen. (Som om det vore manuellt inknappat på kontrollpanelen). Denna fria styrning av systemet med obesvarade samtal kan omfatta följande funktioner beroende på vilken siffra som finns efter * i minnet:
*1 Slå på hela systemet (= ABC-knapp på manöverpanelen)
*2 Aktivera delaktivering A (= A-knapp)*
*3 Aktivera delaktivering A och B eller B (= knapp B)*
*8 PGX på i 2 sekunder. (Om PGX är programmerad för pulsfunktion)
*9 PGY på i 2 sekunder. (Om PGY är programmerad för pulsfunktionen)

Obs!
§ Om telefonen ringer med nummerlås kan den inte användas för att styra systemet på detta sätt
§ Om samtalet avslutas innan meddelaren svarar, är denna funktion fri.
§ En telefon som har denna fria funktion kan också styra systemet fullt ut när kommunikatören har svarat och en giltig kod har angetts (se 3.3). Låt telefonen ringa tills kommunikatören svarar.
§ Om det nummer som är programmerat för avgiftsfri styrning inte behöver ta emot systemrapporter, avaktivera rapporter för detta nummer (se 5.2).
§ Aktivering med *1, *2 och *3 fungerar endast om den är aktiverad i växeln.

4 Rapportering till telefon

Larmsändaren kan rapportera systemåtgärder via SMS och/eller ringa upp nummer med en ljudsignal (används ofta som ljudsignal för att börja läsa ett SMS). Rapportering kan skickas till upp till 8 nummer.
De vanligaste rapporterna är redan inställda från fabrik, du behöver bara programmera in numren på den plats som innehåller rätt inställningar. Vid behov kan även andra funktioner läggas till eller tas bort. (se 5.2)
Standardinställningar för nummer M1 till M8

För att programmera in ett telefonnummer på en av minnesplatserna M, knappa in följande sekvens när systemet är i serviceläge: 81 M xxx...x *0

Där:
M minnesplats 1 till 8
xxx...x telefonnummer (upp till 20 siffror)

Exempel: xxx Genom att knappa in 81 5 777 777 777 *0 kommer numret 777777777 att lagras på minnesplats 5 (Larm via SMS + uppringning, aktivering och inaktivering samt fel endast via SMS).

För att radera ett nummer från plats M, knappa in: 81 M *0

Obs!
§ om du anger *9 före numret genereras ett "+" för programmering av ett internationellt nummer
§ Om du vill skicka åtgärder till en ansluten SMS-telefon (SMS8010), programmera nummer 001 i minnet.
§ SMS-rapporten består av: Installationsnamn, driftnamn, nummer och namn på ursprunget (enhet eller kod), datum och tid.
Exempel: "Rapport om ditt larm: aktiverat 47: kod Tid 01.08. 11:27".
§ Om andra åtgärder eller text ska rapporteras till ett visst nummer, ändra inställningen i larmsändaren (se 5.2 och 5.3)
§ Om du vid inmatning av telefonnummer anger *7 efter sista siffran i telefonnumret (* lagras också) och sedan lägger till ytterligare en siffra (1,2,3,8 eller 9), kan detta nummer ringa upp systemet. Systemet reagerar då som om "*siffra" skrivits in efter den första ringsignalen. Med andra ord, som om den hade knappats in manuellt på kontrollpanelen. - se kapitel 3.3. Exempel: om man slår 81 5 777 777 777 *79 *0 har numret 777777777 kan man slå på PGY-utgången i 2 sekunder bara genom att ringa systemet och ringa en gång. Systemet reagerar då som om *9 hade knappats in på manöverpanelen. Detta kan t.ex. användas för att öppna en automatisk dörr eller grind.

4.1 Programmering

Programmeringen sker enklast via en PC med programvaran ComLink eller via Internet på sidan: www.gsmlink.cz
Programmering är också möjlig på manöverpanelen:
§ Styrenheten måste vara i serviceläge, annars knappa *0 Servicekod (standard: 8080) medan systemet är avstängt.
§ Knappa in de relevanta programmeringssekvenserna - se tabellen nedan.
För att lämna serviceläget, tryck på #-knappen

5.1 Programmering av telefonnummer för rapportering till telefoner

Se kapitel 4.

5.2 Val av rapporter som ska skickas till telefoner

Standardlistan över vidarebefordringsrapporter och motsvarande position i minnena M1 till M8 kan ändras enligt följande.
- Den fullständiga listan över möjliga omdirigeringar finns i tabellen nedan.
- Det är möjligt att välja om en vidarekoppling ska ske via enbart SMS, enbart samtal eller SMS följt av ett samtal.
- Varje vidarekoppling har sin egen standardtext för SMS. Dessa texter kan ändras (se 5.3). Sirenens ljud under ett samtal kan inte justeras (t.ex. en larmsituation indikeras av en siren när du lyfter luren).

5.2.1 Ställa in vidarebefordran av meddelanden till ett visst nummer via SMS.

För att koppla åtgärder till rapporter via SMS, tryck på : 82 ec M x

var:
ec kod för operationen 01 till 32 (se tabellen ovan)
M Telefonnummer på minnesplats 1 till 8
x 0 = ingen SMS-rapport, 1 = SMS-rapport

Exempel: Om 82 03 8 1 är programmerat och ett brandlarm utlöses (händelse 03 i tabellen), skickar larmsändaren en SMS-rapport till numret på minnesplats M8.

5.2.2 Ställa in åtgärder som vidarebefordras till ett visst nummer via ett samtal

För att koppla åtgärder till rapporter via en samtalsknapp: 83 ec M x

På vilken plats?
ec kod för operationen 01 till 32 (se tabellen ovan)
M Telefonnummer på minnesplats 1 till 8
x 0 = inget samtal, 1 = samtal

Exempel: om 82 03 1 1 är programmerad och ett brandlarm utlöses (händelse 03 i tabellen), kommer larmsändaren att skicka ett anrop till numret på minnesplats M1, om anropet accepteras hörs en siren.

Obs!
§ Larm via samtal används oftast som en ljudvarning för att ge användaren möjlighet att läsa den detaljerade SMS-rapporten.
§ Om både SMS och samtal används skickas SMS först, följt av samtalet. Rapportering till en ARC går före allt annat om den är aktiv. (se 7.1 )

5.3 Ändra text i SMS

Larmsändaren innehåller flera textstycken för att generera en SMS-rapport samt en SMS-instruktionsuppsättning. Dessa texter kan inte ändras på manöverpanelen, men kan ändras med programvaran ComLink, via internet (www.GSMLink.cz) eller genom att skicka följande SMS-instruktion: kod_TXT_n,text,n,text,......n,text

Till vilken plats?
kod är en giltig kod (t.ex. standardkoderna 8080, 1234)
_ är ett mellanslag
TXT Instruktion för att ändra text
n Textnummer (0 till 611, se följande tabell)
, Komma (eller slut)
text Den nya texten (max. 30 tecken) som ska skriva över den gamla texten. Det är inte tillåtet att använda ett kommatecken eller en ändelse i den nya texten, ett mellanslag är tillåtet.

Observera att:
§ En enda TXT-instruktion kan ändra flera texter (begränsat av den maximala längden på ett enda SMS)
§ Kommunikatorn är inte skiftlägeskänslig och det rekommenderas att endast använda engelska ASCII-tecken. (vissa nätverk accepterar inte icke-engelska tecken)
§ Kommunikatören skapar ett SMS med 5 delar: Installationsnamn, driftbeskrivning, källnummer (kod eller enhet) (01 till 50), källnamn, tid och datum.
§ Den maximala längden på ett ASCII-SMS är 160 tecken (70 tecken för nationella tecken). Om denna längd överskrids kommer larmsändaren att dela upp rapporten på flera SMS-meddelanden.

Exempel på detta: om servicekoden är 8080 så kommer följande instruktion: 8080 TXT 20,Fjärrkontroll Peter,21,Fjärrkontroll Karin att innehålla beskrivningen (namnet) på fjärrkontrollerna på adresserna 20 och 21.

8080 TXT 605,heating on,606,heating off ändrar de 2 instruktioner som används för att koppla om värmen med hjälp av PGX-utgången (Denna måste inte vara programmerad som on/off.

- Sändaren sätter alltid automatiskt siffrorna 01 till 50 framför enhetens namn eller kod.
- Texterna 0 till 532 används för att skapa en SMS-rapport
- Texterna 601 till 11 är SMS-instruktioner (för att använda systemet på distans via SMS)
- Text 419 är för intern användning av kommunikatorn, ändra aldrig!

5.4 Ställa in rapportering till en telefon

Rapporter kan ställas in på följande sätt:

800 All SMS- och samtalsrapportering Avaktiverad
801 All SMS- och samtalsrapportering aktiverad
802 All rapportering aktiverad utom rapportering på och av användare 41 till 50 (inklusive koder, kort och fjärrkontroller). Detta gör det möjligt att inaktivera rapportering för mottagare av rapportering (användare, chef etc.).
803 All SMS- och samtalsrapportering aktiverad om ARC1 inte svarar
804 All SMS- och samtalsrapportering aktiveras om ARC2 inte svarar

Fabriksinställning: 801 All rapportering aktiverad

5.5 Telefonnummer för direkt fjärråtkomst

Ett telefonnummer som programmerats med denna sekvens har omedelbar tillgång till systemet oavsett inställningen för inkommande samtal. När detta nummer ringer svarar systemet efter första ringsignalen (telefonlinjen måste ha stöd för CLIP-protokoll och nummerpresentation). 902 xx...x *0

var:
xx...x = telefonnummer

Obs!
· Om fjärråtkomst är avaktiverad (se 5.6), är det också avaktiverat att använda detta nummer för fjärråtkomst.

Standardinställning: borttagen

5.6 Fjärråtkomst

Fjärråtkomst (via telefon eller internet) kan slås på eller av:

9030 Inaktiverad
9031 Aktiverad

Standardinställning: Aktiverad

5.7 Vidarebefordran av inkommande SMS-meddelanden

Detta alternativ gör det möjligt att vidarebefordra inkommande SMS-meddelanden som inte innehåller giltiga instruktioner för larmsändaren:

9260 meddelandena vidarebefordras inte, men larmsändaren skickar dem till den simulerade telefonlinjen via CLIP-protokollet.
9261 Meddelanden vidarebefordras till det första aldrig i minnet M1 till M8 (t.ex. om det bara finns ett nummer programmerat i minnesplats M6 och M7 så skickas meddelandet till numret i plats M6) Numret från vilket det ursprungliga meddelandet skickades kommer att läggas till i början av meddelandet.

Fabriksinställning: Meddelanden vidarebefordras

5.8 Svar på inkommande samtal

Kommunikatörens svar på inkommande samtal kan ställas in på följande sätt: 904 x

där:
x = 0 Inkommande samtal ignoreras
x = 1 till 8 Kommunikatören svarar efter x gånger 5 sekunders ringsignal (t.ex. x=4=20 sek.)
x = 9 Svara på det andra samtalet - först måste det ringa minst en gång, sedan en paus (10 till 45 sekunder) och sedan efter den första ringsignalen den andra gången kommer kommunikatören att svara på samtalet.

Standardinställning: 935 - besvaras efter 25 sek (ca 5 ringsignaler)

5.9 Initialisering av GSMLink-kommunikation

När kommunikatorn har anslutits till LAN-nätverket kan koden 913 knappas in för att ansluta till servern för www.gsmlink.cz (servern kommer att registrera den kommunicerande enhetens IP-adress).
För att fjärrstyra systemet via internet är det nödvändigt att göra en registrering på webbplatsen www.gsmlink.cz (efter att kommunikationen har initialiserats) För att registrera systemet (se 7.5) behöver du den registreringskod som finns tryckt på etiketten på larmsändaren.

Obs!
· Kommunikatören rapporterar regelbundet till GSMLink-servern för att ge den aktuella IP-adressen till serverns databas. (Tiden mellan 2 rapporter är kortare beroende på hur mycket GSMLink-webbplatsen används). Om du försöker komma åt via webbplatsen efter att väljarens dynamiska IP-adress har ändrats kommer du att få ett meddelande om att servern väntar på nästa rapportering från väljaren För att förkorta denna tid kan du knappa in ovanstående kod (913) på kontrollpanelen när systemet är i serviceläge. Du kan också göra detta på distans genom att ringa upp larmsändaren med en telefon vars nummer finns lagrat i larmsändaren för detta ändamål. (Se nedan).

5.9.1 Telefonnummer för initiering av GSMLink-kommunikation

GSMLink-kommunikationen kan initieras på distans genom att ringa från det nummer som programmerats enligt följande: 914 xx...x *0

Där:
xx...x = telefonnummer (max. 20 siffror)

Obs!
· Efter första ringsignalen från det nummer som programmerats enligt ovan skickar larmsändaren en rapport med aktuell IP-adress till GSMLink-servern.
- Denna metod för fjärrinitialisering fungerar endast om telefonlinjen till larmsändaren stöder CLIP-nummerigenkänning).

Standardinställning: borttagen

5.10 Tx SMS centralt telefonnummer

För att kunna skicka SMS-meddelanden via CLIP-protokollet över telefonlinjen måste det centrala telefonnumret för Tx SMS programmeras med : 942 xx...x *0

Där:
xx...x = Tx SMS centralt telefonnummer

Obs!
· Kontakta din leverantör för att få reda på vilket telefonnummer som är Tx SMS-central.

Standardinställning: borttagen

5.11 Telefonnummer för SMS-växel Rx

För att kunna ta emot SMS-meddelanden via CLIP-protokollet är det nödvändigt att programmera telefonnumret för Rx SMS-centralen med : 942 xx...x *0

var:
xx...x = Rx SMS centralt telefonnummer

Obs!
· Kontakta din leverantör för att fråga vad som är det centrala telefonnumret för Rx SMS.
- Kontrollera också hur du aktiverar SMS-meddelanden vis text (vissa leverantörer översätter SMS-meddelandet till ett röstsamtal).

Standardinställning: borttagen

5.12 Testrapportering till en ARC

För att testa rapportering till en ARC-tangent:

961a där a = ARC-nummer (1 eller 2)

Obs:
Operationen "kommunikationstest" (ec=31) kommer att skickas till den angivna ARC:n. Den gröna LED-lampan blinkar under kommunikationen, om den röda LED-lampan slocknar betyder det att kommunikationen till ARC:n har misslyckats.

5.13 Testanrop till ett telefonnummer

För att testa om larmsändaren kan ringa ett samtal till ett telefonnummer som finns lagrat i minnesknappen: 962M

Där
M Telefonnumret finns på minnesplatserna 1 till 8

Om plats M innehåller ett telefonnummer kommer larmsändaren att ringa upp detta nummer. Om samtalet besvaras hörs en ljudsignal.

5.14 Aktivera inloggning till LAN igen

När du har angett koden 935 kommer larmsändaren att logga ut från nätverket och logga in igen (DHCP-uppdatering).

5.15 Återställning av kommunikatorn

Med kod 98080 återgår larmsändaren till alla fabriksinställningar. Alla texter, telefonnummer och ARC-inställningar återställs därmed till standardinställningarna.

5.16 Automatisk DHCP

Standardinställningen i larmsändaren innebär att larmsändaren efter anslutning automatiskt börjar begära en nätverksadress från DHCP-servern i LAN-nätverket. Om du vill ange en adress manuellt måste du avaktivera den automatiska DHCP-inställningen, enligt beskrivningen nedan, och ange P-adressen manuellt, enligt beskrivningen nedan, innan du ansluter nätverkskabeln.

9300 DHCP avaktiverad
9301 DHCP aktiverad

Fabriksinställning: Aktiverad

5.17 Kommunikatörens IP-adress

Om DHCP är avaktiverat (se 5.16) kan larmsändarens IP-adress ställas in på följande sätt:

931 xxx xxx xxx xxx xxx xxx

där:
xxx...x är IP-adressen

exempel: Om IP-adressen är 192.168.1.23 nyckel: 931 192 168 001 023

Standardinställning: 192.168.001.211

5.18 Nätverksmask

Om DHCP är avaktiverat (se 5.16) programmerar du nätverksmasken enligt följande: 932 xxx xxx xxx xxx xxx xxx

där:
xxx...x är nätverksmasken

exempel: Om nätverksmasken är 255.255.255.0 nyckel: 932 255 255 255 000

Standardinställning: 255.255.255.000

5.19 Gateway-adress för nätverk

Om DHCP är avaktiverat (se 5.16) programmerar du nätverkets gateway-adress enligt följande: 933 xxx xxx xxx xxx xxx xxx

Där:
xxx...x är gateway-adressen

exempel: Om gateway-adressen är192.168.33.1 nyckel: 933 192 168 033 001

Standardinställning: 192.168.001.001

5.20 DNS IP-adress

Om DHCP är avaktiverat (se 5.16) programmerar du DNS-adressen enligt följande: 934 xxx xxx xxx xxx xxx xxx

där:
xxx...x är DNS-adressen

exempel: Om DNS-adressen är 192.168.33.1 nyckel: 933 192 168 033 001

Standardinställning: 192.168.001.001

5.21 ARC Telefonnummer / IP-adresser

Rapportering kan skickas till upp till 2 ARC (oberoende av om ARC2 fungerar som backup till ARC1) Varje ARC har ett huvudnummer och ett backupnummer (eller IP-adress) Dessa kan ställas in med:

Huvudnummer: 01 a xx....x *0
Backup: 02 a xx....x *0

var:
a 1=ARC1, 2=ARC2
xxx...x telefonnummer (max. 20 siffror)
eller IP-adress och port - exempel:
01 2 *8 192 168 001 123 08080 *0
där *8 (översatt till #) anger en IP-adress. En IP-adress måste ha 12 siffror och måste följas av ett 5-siffrigt portnummer (inga mellanslag)

Radera en siffra/IP-adressknapp: 01p*0 eller 02p*0
Om numren/IP-adresserna för en ARC raderas kommer inga fler rapporter att skickas till den ARC:n.

Anmärkningar:
· Larmsändaren försöker alltid skicka data till huvudnumret först, om detta misslyckas används reservnumret.
- IP CID är ett snabbt protokoll och möjliggör mycket regelbunden kontroll av kommunikationen till en ARC (t.ex. var 5:e minut).
- Contact ID-protokollet kan användas för att rapportera via telefonlinjen till en ARC. (om de stöder Contact ID-protokollet)
- Om din ARC inte stöder IP CID-protokollet, kontakta din Jablotron-distributör för att uppgradera din ARC.
- Ett annat sätt att göra backup-kommunikation till en ARC är att låta den ringa ett specifikt telefonnummer (se 5.2). På så sätt kan 8 grupper av meddelanden skickas till en ARC. För detta behöver DU en ARC med 8 telefonlinjer och nummerigenkänning. Genom att ringa ett visst nummer till ARC:n kommunicerar larmsändaren gruppen av meddelanden till ARC:n eftersom ARC:n vet vilket nummer den blir uppringd på. Genom nummerigenkänning vet ARC vem meddelandet kommer från. ARC plockar inte upp linjen så den här typen av meddelanden är gratis. Genom att använda den här metoden skickar ARC-genen en bekräftelse tillbaka till meddelaren om att meddelandet har tagits emot.

Standardinställning: Alla telefonnummer och IP-adresser borttagna

5.22 Installations-ID (larmsystem) för ARC

Anläggningens ID-nummer skickas till ARC med varje rapport och kan programmeras genom att: 03 a zz..z *0

där:
a 1=ARC1, 2=ARC2
zz..z installationens ID-nummer, max. 8 tecken (0 till 9 och *1=A till *6=F - hexadecimalt tal)

Standardinställning: 0000 för båda ARC:erna

5.23 Val av händelser som skickas till ARC:erna

Systemet känner igen 32 olika typer av händelser, se tabellen nedan. Denna inställning avgör vilken händelse som skickas till vilken ARC.

05 a ec x

var:
a 1 = BÅGE1, 2 = BÅGE2
ec händelsekod 01 till 32
x 0 = ingen rapport, 1 = rapport

5.24 Fördröjning för att återsända data till en ARC

Larmsändaren försöker först att skicka en rapport till huvudnumret/IP-adressen, om detta misslyckas försöker den omedelbart med reservnumret/IP-adressen. Om även detta misslyckas gör larmsändaren ett helt nytt försök att skicka data till båda ARC:erna. Tiden mellan 2 försök kan ställas in med: 06 a x

där:
a 1 = BÅGE1, 2 = BÅGE2
t är fördröjningen: 0=omedelbart, 1 till 9 = 1 till 9 minuter

Standardinställning: 1 min för båda ARC:erna

5.25 Kontrollintervall för ARC kommunikation

Väntetiden efter att den sista rapporten har skickats för att en kommunikationskontroll ska utföras. Händelsekoden för kommunikationskontrollen är 31 (se Fel! Referenskälla hittades inte.). Denna sekvens anger hur ofta kontroller ska utföras: 07 a uumm

Var är den?
a 1 = BÅGE1, 2 = BÅGE2
uu timmar
mm minuter

Anteckningar:
· Övervakningsrapporter skickas inte i serviceläget
- IP CID-protokollet tillåter mycket regelbunden kontroll till en ARC (t.ex. var 5:e minut).

Standardinställning: 24 timmar efter senaste rapporten - för båda ARC:erna

5.26 aktivera ARC rapportering (ARC2 är backup för ARC1)

Med den här inställningen kan du ange om rapporteringen ska ske till ARC1 eller ARC2 och om ARC2 ska vara en backup för ARC1: 00 a x

var:
a 1=ARC1, 2=ARC2
x 0=av, 1=på, 2= ARC2 är en reserv för ARC1 (2 kan endast anges på ARC2)

Obs!
Om ARC är en backup för ARC1, kommer data endast att gå till ARC2 om vidarebefordran till ARC1 har misslyckats. ARC2 kommer också att få en extra rapport "Kommunikationsfel till ARC1" utöver de rapporter som redan finns tillgängliga att skicka.

Standardinställning: båda ARC:erna = av

5.27 Lagra rapporter som skickas till ARC i minnet

Det här alternativet aktiverar att varje rapport som skickas till en ARC sparas i internminnet.
080 aktiverad
081 inaktiverad

Obs:
Det är lämpligt att avaktivera detta alternativ. Detta sparar mycket utrymme i centralapparatens internminne. Kommunikationsfel i ARC kan dock lagras eftersom det då kan antas att varje meddelande skickades framgångsrikt. Om det inte lyckas skickas inom 110 sekunder efter försöket, kommer detta att rapporteras och lagras i minnet (se 5.28).

Standardinställning: aktiverad

5.28 Indikation av ett kommunikationsfel i ARC om en rapport inte har skickats framgångsrikt efter 110 sekunder från initieringen.

Aktiverar indikering och rapportering av ett kommunikationsfel för en misslyckad rapport inom 110 sekunder efter initiering till en ARC.
090 kommunikationsfel ej rapporterad
091 Rapportera kommunikationsfel

Obs!
· Larmsändaren fortsätter att försöka leverera rapporten till ARC även efter att ett kommunikationsfel har visats. (Om data har levererats stoppas indikationen för kommunikationsfel)
- För kommunikationskontroll är den maximala leveranstiden (bekräftelse från ARC) 300 minuter. För alla andra meddelanden måste meddelandet bekräftas av ARC inom 110 sekunder efter att meddelandet har startat (om inte, genereras ett kommunikationsfel).

Standardinställning: indikering av kommunikationsfel inte aktiverad

5.29 Låsa ARC-inställningar

Alla inställningar som påverkar vidarebefordran till en ARC kan låsas med en digital kod: 901 xx..x *0

var:
xx..x Kod som anges av installatören (4 till 8 siffror)

Anteckningar:
· om du lämnar serviceläget efter att ha angett en kod låses alla inställningar som är relaterade till ARCkommunikation. (se lista i avsnitt 5).
- Om ARC-programmeringen är låst kan den tillfälligt låsas upp genom att ange koden: 901 xx..x *0 där xx..x är låskoden. När du lämnar serviceläget är inställningarna låsta igen.
- ARC-inställningarna kan låsas upp permanent genom att ange sekvensen: 901*0 medan ARC-inställningarna är tillfälligt upplåsta - se ovan. Detta låser upp dem.

Fabriksinställning: ARC-inställningar upplåsta

6 Konfiguration av LAN-nätverk

Varje enhet i ett Ethernet-nätverk (LAN, Internet) har en egen IP-adress (t.ex. 192.168.250.20). Denna adress kan vara en offentlig adress eller en privat adress. Innan du ansluter Ethernet-kabeln måste du ange rätt inställning - antingen via automatisk DHCP eller manuellt (se 5.16).
§ Om automatisk DHCP väljs, kontakta nätverksadministratören och be denne förbereda nätverket för anslutning av larmsändaren. Om administratören behöver MAC-adressen finns den på klistermärket på larmsändaren.
§ Manuell programmering av nätverksparametrarna bör helst göras av en nätverksadministratör som vet hur det ska ställas in

7.1 Hur larmsändaren skickar rapporter

Så snart en rapport behöver skickas (t.ex. vid ett larm) kommer larmsändaren att göra det:
§ skickar data till ARC1, om den används (larmsändaren försöker först med huvudnumret/IP-adressen, om detta misslyckas med reservnumret/IP-adressen).
§ Sedan skickar larmsändaren data till ARC2 på samma sätt som om den är programmerad som en oberoende ARC. Om ARC2 är inställd som en backup till ARC1, kommer ARC2 endast att användas om meddelandet till ARC1 har misslyckats.
§ Därefter skickar larmsändaren en SMS-rapport (1:a numret, 2:a numret .... 8:e numret)
§ Därefter ringer larmsändaren upp (1:a numret, 2:a numret .... 8:e numret) - varje nummer rings upp endast 1 gång oavsett om samtalet besvaras eller inte.
§ Om tidigare försök att skicka data till ARC:er har misslyckats kommer ett nytt försök att göras efter den inställda tiden. (se 5.24).

Om larmet stoppas av en användare kommer SMS- och samtalsrapportering att avbrytas, men meddelanden till ARC:er kommer alltid att fortsätta och alltid skickas till alla ARC:er.

7.2 Larmsändarens lysdioder

Grön LED:
§ Blinkar regelbundet - Kommunikation pågår (ARC, SMS eller fjärråtkomst)
§ avstängd - data köas innan de skickas till en ARC
§ Konstant på - inga data köar för att skickas till en ARC
Röd LED:
§ släckt - Kommunikationen med en ARC är OK
§ permanent tänd - omöjligt att skicka data till en ARC
Gul LED:
§ blinkar regelbundet - Ethernet anslutet, DHCP fungerar inte
§ släckt - Ethernet är inte anslutet
§ konstant på - Ethernet är anslutet och kommunikationsnätverket är OK

7.3 När du har angett servicekoden kommer larmsändaren att:

- Rapportera till ARC (om nödvändigt)
§ Oavslutade SMS och samtal kommer att avbrytas
§ oavsända ARC-rapporter raderas endast om ARC:s telefonnummer/IP-adress, ARC:s kommunikationsinställning eller installationens ID-kod ändras.
§ Larmåterställnings- och felåterställningsrapporter skickas till ARC-enheter i serviceläge.
§ Ändringar av inställningarna träder i kraft först när du lämnar serviceläget

7.4 Konfigurera larmsändaren i användarläge

Om konfigurationen i användarläge är aktiverad kan följande inställningar ändras:
- telnr M1 till M7
Händelser som rapporteras via SMS och samtal

7.5 fjärrstyrning via internet

Systemet kan fjärrstyras via www.gsmlink.cz vilket gör att systemet kan ställas in helt av en installatör eller hanteras av en användare. För att göra detta är det nödvändigt att:
- Ansluta larmsändaren till Ethernet-nätverket som ger åtkomst till www.gsmlink.cz
- Registrera larmsändaren via GSMLink-webbsidan genom att:
o Öppna sidan www.gsmlink.cz sidan och välj Ny registrering
o Skapa ditt eget användarnamn och lösenord
o Ange kommunikationssystemets registreringskod. (Se Fel! Referenskälla hittades inte).
o Ange telefonnumret till SIM-kortet
o Ange en giltig huvud- eller servicekod (för användar- eller installatörsmenyn)
o När du har ställt in ovanstående detaljer bör det finnas en anslutning till systemet

Om din kommunikator använder dynamiska IP-adresser när den kommunicerar med GSMLink-servern kan du behöva vänta på anslutning (om IP-adressen har ändrats). GSMLink anger hur länge du måste vänta tills anslutningen är upprättad igen. För att minska väntetiden är det möjligt att på distans upprätta anslutningen för att ringa upp systemet med en enhet som är programmerad för detta ändamål. (se 5.9.1).
- För framtida sessioner anger du bara ditt användarnamn och lösenord (dessa kan också sparas av din webbläsare).
- flera personer kan registrera larmsändaren för fjärrstyrning (användare i installatörer)
- En servicetekniker behöver bara ha en uppsättning inloggningsuppgifter för att hantera flera system. Efter att det första systemet har registrerats kan teknikern lägga till eller ta bort system från sitt GSMLink-konto.
- Det finns en demoversion för fjärrhantering www.gsmlink.cz
- använder www.gsmlink.com är gratis
