Serviceinstruktioner för JA-181M

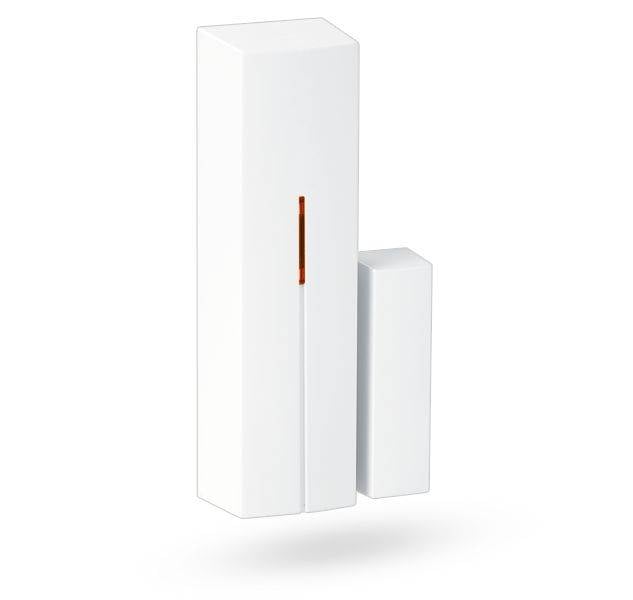

Trådlös magnetkontakt
Denna produkt är en del av Jablotron 100-seriens larmsystem. Den detekterar öppningen av en dörr, ett fönster etc. Den kan också användas av en extra sensor med en bryt- eller slutkontakt på utgången. Detektorn kan också användas för att detektera manövrering av en slutare, om den är utrustad med en CT-01 kugghjulssensor för slutarens rörelse. Signalen från kugghjulsgivaren filtreras så att små rörelser i rulljalusin undertrycks i blåsiga förhållanden. JA-181M-detektorn kan också användas med en LD-81 översvämningsdetektor.
Installation
Produkten ska installeras av en utbildad tekniker med giltig Jablotron-certifiering. Detektorn reagerar på magnetens avståndsförstoring. Elektroniken monteras på den fasta delen av dörren (fönstret) och magneten på den rörliga delen. Vi rekommenderar att detektorn installeras vertikalt. Undvik installation direkt på metalldelar (dessa påverkar magnetsensorns funktion och radiokommunikationen negativt). Om dörren (fönstret) är av metall ska du installera den trådlösa detektorn utanför metalldelen och använda en extern magnetisk givare för detektering (se anslutning av extern givare).
Med JA-181M-sändaren är det möjligt att använda två typer av magneter i satsen. Standardmagneten i ett plasthölje (A) och en ringmagnet (B) för användning när det saknas utrymme för montering, t.ex. för borrning i dörrbåge eller fönster. I följande illustrationer visas korrekt placering av båda magneterna samt detekteringsavstånden (i millimeter) när magneten är utsträckt över tre rörelseaxlar.
Installation steg-för-steg
1. Öppna detektorns skärm (genom att trycka på snäpplåset)
2. Skruva fast plastbaksidan på den fasta delen av dörren (fönstret)
3. Skruva fast magneten på den rörliga delen, dess avstånd från detektorn ska vara max. 5 mm när dörren är stängd, den nedre kanten av magnetens plasthölje ska ansluta till den nedre kanten av detektorskärmen (magneten kan monteras från vänster eller höger)
4. Låt batteriet vara urkopplat och skärmen öppen. Fortsätt enligt installationshandboken för centralenheten (mottagaren). Grundläggande steg:
- Koppla centralenheten till service och använd knapp 1 för att gå till inlärningsläge
- Anslut batteriet i detektorn - med detta lär den sig
- Avsluta inlärningsläget med tangenten #
För att uppfylla standarden CSN-EN 50131-2-2 måste insticksterminalen på skärmen låsas med den medföljande skruven.
Om du lär in detektorn i mottagaren efter att batteriet redan var anslutet, ska du först koppla bort det, sedan trycka in och släppa skärmkontakten (den kvarvarande energin förbrukas) och först därefter utföra inlärningsläget.
Inställning av omkopplare
Omkopplare 1: MG ON / MG OFF gör det möjligt att stänga av den interna magnetiska sensorn i detektorn (OFF = sensorn avstängd). Den används i de fall då endast aktiveringen av den externa sensorn behöver rapporteras (ansluten till anslutningsterminalen).
Omkopplare 2: INST / DELAY avgör om detektorn är placerad på tillfartsvägen till huset och ger en in- och utfartsfördröjning = position DELAY. Denna inställning har endast betydelse när den används med Jablotron-centralenheten med inställd reaktion NATUR. Om en annan reaktion är inställd i detektorns centralenhet, eller om du använder detektorn med en JA-182N eller JA-180N mottagare, har omkopplarens inställning ingen betydelse.
Efter att skärmen har öppnats reagerar detektorn alltid med en sabotagesignal.
Detektering av öppning/stängning
Detektorn har två driftlägen, som indikeras av en eller två blinkningar i signallampan när batteriet sätts i. En blinkning innebär att detektorn rapporterar öppning och stängning till systemet (fabriksinställning). Detta gör att fönstrets eller dörrens status kan övervakas. Två blinkningar innebär att detektorn endast reagerar vid öppning (magnetens avståndsförstoring).
Du byter läge genom att trycka in och hålla kvar skärmens skyddskontakt, sätta i batteriet och släppa kontakten 3-5 sekunder efter att batteriet satts i. Detektorn blinkar då en eller två gånger, beroende på vilket läge som just valts.
Anslutning av externa givare
Andra externa givare kan anslutas till detektorn. Detta möjliggör samtidig övervakning av flera dörrar, eventuellt efter andra sensorer. Ingångarna IN2 och TMP reagerar på kontaktbrytning från den gemensamma GND-terminalen. IN1-ingången kan balanseras med ett 1k-motstånd eller så reagerar den på samma sätt som IN2 efter frånkoppling från GND (automatisk detektering).
IN 1-ingång När denna ingång är aktiverad avger detektorn samma signal som magnetens avståndsförstoring. Den inbyggda magnetgivaren kan stängas av med brytare 1.
Alternativet med en balanserad ingång används när detektorn ansluts till utgångens slutande kontakt. Genom att skapa kontakt överbryggas motståndet och därmed aktiveras detektorn.
Exempel på anslutning av externa sensorer med en öppen och slutande kontakt
IN2-ingång Denna ingång är avsedd för signal från rulljalusigivaren (typ CT-01). Larmsignalen skickas så snart kontakten på jalusigivaren bryts minst tre gånger inom 5 sekunder. Ett oavsiktligt kontaktavbrott (oavsiktlig hoppning av jalusigivaren på grund av vind) filtreras och ingen larmsignal skickas. Om kontakten bryts under en period längre än 1 sekund utlöses sabotagelarmet.
Exempel på anslutning av IN2-ingång
TMP-ingång - vid brytande kontakt på denna ingång skickar detektorn en signal om att skärmen öppnas (sabotage).
Obs: om en av ingångarna In eller TMP inte används, måste dess terminal byglas med GND-terminalen.
En kabel på upp till 3 m måste användas för att ansluta externa detektorer.
Testning av detektorer
Under 15 minuter efter att skärmen har stängts indikerar detektorn aktivering via signallampan. I serviceläge kan Jablotrons centralenhet kontrollera detektorsignalen, inklusive mätning av signalkvaliteten.
Byte av batteri i detektorn
Systemet kontrollerar batteriets status och så snart det börjar ta slut informeras användaren (eventuellt även serviceteknikern). Detektorn fortsätter att fungera och indikerar även aktivering med en kort blinkning av lampan. Vi rekommenderar att batteriet byts ut inom 2 veckor. Batteriet byts ut av teknikern i serviceläget. Efter batteribytet rekommenderar vi att du testar detektorns funktion.
Om ett svagt batteri sätts in i detektorn blinkar dess signallampa i ca 1 min. Därefter fungerar detektorn, men rapporterar att batteriet är urladdat.
Kasta inte ett förbrukat batteri i hushållsavfallet, utan i kemikalieavfallet.
Ta bort detektorn från systemet
Systemet rapporterar varje förlust av detektorn. Om du avsiktligt demonterar detektorn måste du också radera den i centralenheten.
Tekniska parametrar
Strömförsörjning Litiumbatteri typ LS(T)14500 AA (3,6V / 2,4 Ah)
Typisk batteritid ca 3 år (max. 20 aktiveringar/dag)
Kommunikationsband 868,1 MHz, protokoll Jablotron
Kommunikationsräckvidd ca 300 m (direkt synlighet)
Typiskt av/på-avstånd mag. sensor se fig.
Ingångar för extern givare IN2 och TMP = frånkopplingsslingor
IN1=enkelsidig balanserad slinga
Mått, vikt elektronik:110 x 31 x 26 mm, 90g
magnet: 56 x 16 x 15 mm
EN 50131-1 II. inomhusmiljö, allmänt
Driftstemperaturområde -10 till +40 °C
Klassificering enligt EN 50131-1, EN 50131-2-6, EN 50131-5-3 klass 2
Överensstämmer dessutom med ETSI EN 300220, EN50130-4,
EN55022, EN 60950-1
Detektorn är konstruerad och tillverkad i enlighet med de bestämmelser som ska tillämpas på den: Regeringsdekret nr 426/2000 Sb. om den används i enlighet med dess avsedda användning. Originalförsäkran om överensstämmelse finns på www.jablotron.cz i avsnittet Advice (Support).
Anmärkning: Även om den här produkten inte innehåller några skadliga material ska den inte kastas i hushållsavfallet utan lämnas till en insamlingsplats för elektroniskt avfall.
