Serviceinstruktioner för JA-113E

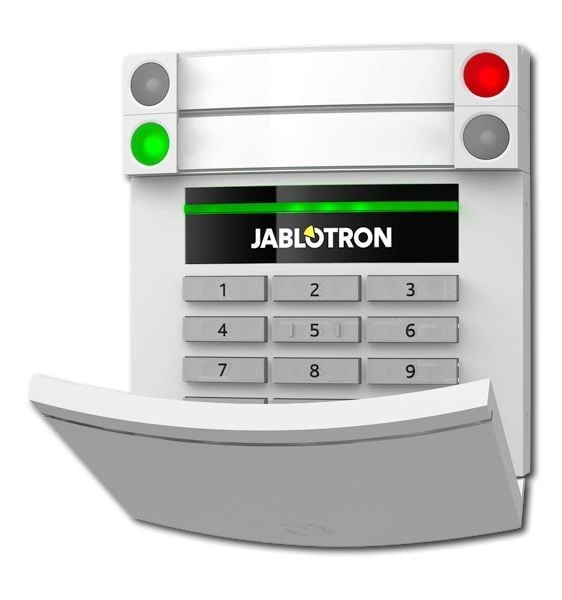

Trådbunden kodkontrollpanel med RFID
Accessmodulen är en del av JABLOTRON JA-100-systemet. Tack vare det ytmonterade systemet är det möjligt att sätta ihop en konfiguration som är anpassad till systemets storlek och användarnas krav. Produkten är avsedd att installeras av en utbildad tekniker med ett giltigt Jablotron-certifikat.
Modulen innehåller en RFID-läsare och det 1:a styrsegmentet (1). Denna konfiguration kan utökas med önskat antal JA-192E-segment (upp till max. 20 per konfiguration). Panelens gångjärnsförsedda lock (6) kan demonteras vid behov för att ge permanent åtkomst. Kontrollpanelen fungerar även som läsare av kontaktlösa passerkort/chip (RFID).
Illustration: 1 - kontrollsegment; 2 - segmentnycklar; 3 - kontrollpanelmodul; 4 - upplyst aktiveringsnyckel; 5 - terminaler för öppning; 6 - skruvar på locket;
Illustration: 7 - kontakt för ljudmodul; 8 - kontakt för kontrollsegment; 9 - serienummer; 10 - terminal för sammankoppling av ljudmodul med centralenhet; 11 - bussterminal; 12 - sabotagekontakt;
Installation
1. Tryck successivt på de fyra klämmorna på sidorna (se fig. 1) och lossa kontrollpanelen från den bakre plastpanelen.
2. När du installerar nästa kontrollsegment, ta först bort tätningslocket längst upp på det första segmentet.
3. Ta bort de genomskinliga skydden från segmenten (genom att dra kraftigt på båda sidor vid segmentnycklarna).
4. Anslut alltid segmentets guidekablar till det föregående segmentets kontaktdon och snäpp ihop dem (det är bäst att alltid rotera guidekablarna genom att vrida segmentet 360° - på så sätt fastnar inte kablarna mellan plastdelarna av misstag). Installera alla önskade styrsegment på samma sätt. Sätt slutligen tillbaka (klicka i) tätningslocket.
5. Dra kabeln genom plastbaksidan och skruva fast baksidan med segmenten i valt läge. Vid användning av flera manöversegment ska segmenten även fästas mot väggen (välj antal skruvar efter behov).
6. Anslut busskabeln till anslutningsterminalen (11).
Innan du ansluter BUS måste systemet kopplas bort från strömförsörjningen.
7. Anslut strömförsörjningen för segmenten till den interna kontakten på kontrollpanelen (8).
8. Klicka in kontrollpanelen i konfigurationen.
9. Fortsätt att följa manualen för installation av kontrollpanelen. Grundläggande steg:
a. Efter inkoppling blinkar den gula signallampan eftersom manöverpanelen inte är kopplad till systemet.
b. I F-Link-programmet på kringutrustningskartan väljer du önskad position och startar inlärningsläget med Read-knappen.
c. Tryck på den upplysta aktiveringsknappen (4), vilket gör att manöverpanelen lär sig och den gula lampan slocknar.
10. När monteringen är klar, sätt in beskrivningsetiketter i segmentluckorna och stäng luckorna. Beskrivningsetiketterna skrivs ut som en del av F-Link-programmet (Kringutrustningskort, vid manöverpanelens position - Intern inställning).
Illustration: sätt in beskrivningsetikett i styrsegmentet.
Inställning av egenskaper
Detta görs av F-Link-programmet - kort Kringutrustning. På manöverpanelens position Använd intern inställning. Den aktuella konfigurationen visas, med möjlighet att ställa in dess egenskaper. Enskilda segment kan tilldelas önskade funktioner (driftsektioner, signalering av sektionernas tillstånd, larmutlösning, PG-utgång för drift, PG-utgång för signalering av tillstånd etc.) Mer information finns i F-Link-programmet.
Ändra konfiguration
Om konfigurationen av segmenten behöver ändras, dra isär dem vid skarvplatsen, på sidorna (på sidan av knapparna).
Tekniska parametrar
Strömförsörjning från centralenhetens buss (9...15 V)
Strömförbrukning i standby-läge (viloläge) 10 mA
Strömförbrukning för kabelval 20 mA
Varje tillagt segment 0,5 mA
RFID-frekvens 125 kHz
Driftstemperaturområde -10 till +40 °C
Miljö enligt CSN EN 50131-1 II. intern, allmän
Klassificering klass 2
I enlighet med CSN EN 50131-1, CSN EN 50131-3,
Överensstämmer dessutom med CSN ETSI EN 300330, CSN EN 50130-4,
CSN EN 55022, CSN EN 60950-1
Villkor för drift CTÚ nr VO-R/10/09.2010-11
Produkten JA-113E är konstruerad och tillverkad i enlighet med de bestämmelser som ska tillämpas på den: Regeringsdekret nr 426/2000 Sb. i texten till senare utfärdade förordningar, om den används enligt dess avsedda användning.
Anmärkning: Även om denna produkt inte innehåller skadliga material får den inte kastas i hushållsavfallet utan ska lämnas till en insamlingsplats för elektroniskt avfall.
