Serviceinstruktioner för JA-110M

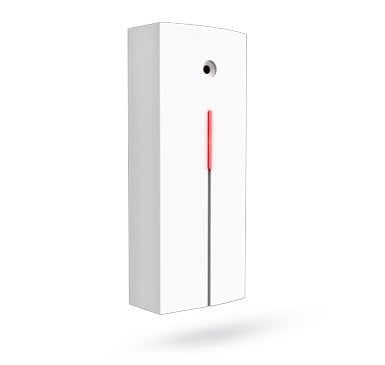

BUS-modul för anslutning av magnetdetektor (2 ingångar)
Denna produkt är en del av JABLOTRON JA-100 larmsystem. Den möjliggör anslutning av två magnetkontakter via två oberoende ingångar med möjlighet att ställa in egenskaperna. Modulen upptar två positioner i systemet. Detektorn reagerar på tillståndet (den rapporterar aktivering och deaktivering). Produkten är avsedd att installeras av en utbildad tekniker med ett giltigt Jablotron-certifikat.
Installation
Välj en plats för modulen så att kablarna till detektorerna är max 3 m långa.
Illustration: 1 - snabbplint för huv; 2 - gul felsignallampa; 3 - röd aktiveringslampa;
1. Öppna locket och ta bort plattan med elektronik (genom att trycka på snäppklämman)
2. Dra kablarna genom bakstycket av plast och skruva fast det på vald plats.
Innan du ansluter BUS måste systemet kopplas bort från strömförsörjningen.
3. Sätt tillbaka elektroniken och anslut kablarna till plintarna.
Bild: 4 - gul signallampa för fel; 5 - röd signallampa för aktivering av ingångar; 6 - bussens terminaler; 7 - sabotagekontakt; 8 - detektorernas terminaler; 9 - serienummer;
4. Om du vill använda en balanserad slinga för högre skydd av detektorernas matningskablar ska du ansluta ett 1k-motstånd i serie med detektorn (se följande bild). Balanseringsfunktionen måste vara påslagen när egenskaperna ställs in.
5. Fortsätt att följa installationshandboken för den centrala styrenheten. Grundläggande steg:
a. Efter tillkopplingen blinkar den gula signallampan eftersom detektorn inte är ansluten till systemet.
b. I F-Link-programmet på kringutrustningskartan väljer du önskad position och startar inlärningsläget med Read-knappen.
c. Tryck på sabotagekontakten i modulen (7) - detta gör att detektorn lär sig och den gula signallampan släcks. Obs - modulen upptar 2 på varandra följande positioner (varje ingång en).
6. Stäng locket till modulen.
Inställning av modulens egenskaper
Detta görs med programmet F-Link - kringutrustningskort. På modulens position (första eller andra) väljer du Interna inställningar. En dialogruta visas där inställningar kan göras:
Svar på ingång 1(2): Off - svarar inte (ingången kan stängas av helt), Not balanced - svarar på frånkoppling av kontakten, Balanced - i serien med kontakten är ett motstånd på 1k tilldelat. Aktivering sker när motståndet sjunker under 700 ohm eller stiger över 1300 ohm.
Fördröjd respons på inkörning: tidsfilter för att förbättra immuniteten mot falsk utlösning - inställning av 0,1 sek ... 300sek bestämmer hur länge INP1(2)-ingången måste vara aktiv innan den aktiveras i centralenheten.
Omvänd reaktion av walk-in: Från fabriken är ingången inställd för att reagera på kretsfrånkoppling (NC). Man kan också ställa in reaktionen på att kontakten är sluten (NO).
LED-indikering är på: det gör det möjligt att stänga av den röda signallampan för aktivering av varje ingång.
Tekniska parametrar
Strömförsörjning från centralenheten BUS 12 V (9...15 V)
Strömförbrukning i standby-läge (viloläge) 5 mA
Strömförbrukning för kabelval 5 mA
Max. längd på sammankopplingskabel från ingång till detektor 3 m
Mått 100 x 40 x 24 mm
Klassificering klass 2
I enlighet med CSN EN 50131-1, CSN EN 50131-3
Miljö i enlighet med CSN EN 50131-1 II. inomhus, allmänt
Drifttemperaturområde -10 till +40 °C
Överensstämmer även med CSN EN 50130-4, CSN EN 55022
